HEIDENHAIN iTNC 530 443
14.4 Impostazione or
igine senza sist
ema di tastat
ur
a 3D

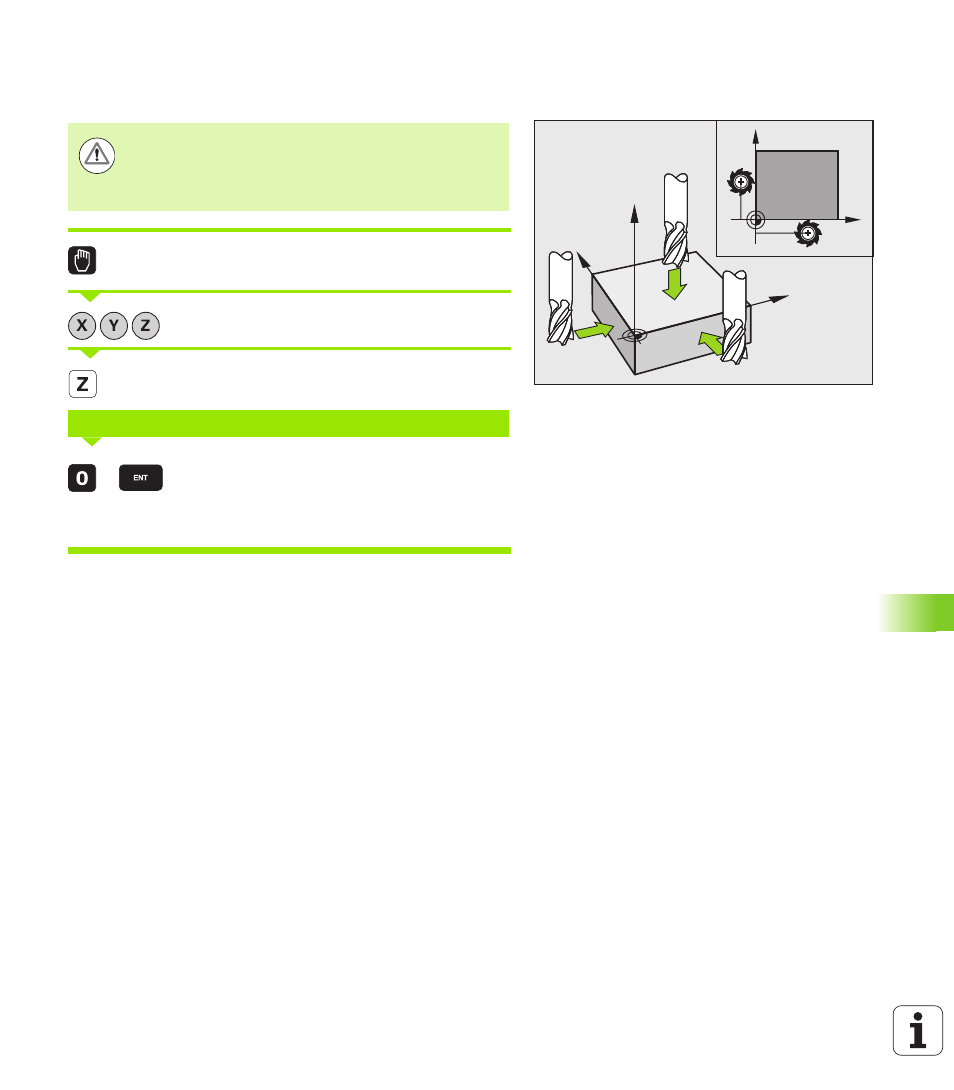

Definizione dell'origine con i tasti di
movimentazione assi
Selezionare il modo operativo Funzionamento manuale
Spostare l'utensile con cautela fino a sfiorare il pezzo
Selezionare l'asse (tutti gli assi sono selezionabili
anche tramite la tastiera ASCII)
Utensile zero, asse del mandrino: impostare
l'indicazione su una posizione nota del pezzo (ad es.
0) o inserire lo spessore d del lamierino. Nel piano di
lavoro: tener conto del raggio dell'utensile
Determinare in modo analogo le origini dei restanti assi.
Utilizzando nell'asse di accostamento un utensile con lunghezza nota,
impostare l'indicazione dell'asse di accostamento sulla lunghezza L
dell'utensile o sulla somma Z=L+d.
Y
X
Z
X
Y
-R
-R
Misura protettiva per il pezzo!
Se la superficie del pezzo non deve essere sfiorata, si
deve sovrapporre un lamierino di spessore d noto. Per
l'origine si dovrà quindi inserire un valore maggiorato di d.
DEF. ZERO PEZZO Z=
