48 1 Introduzione
1
.4 V
isualizzazioni di stat
o

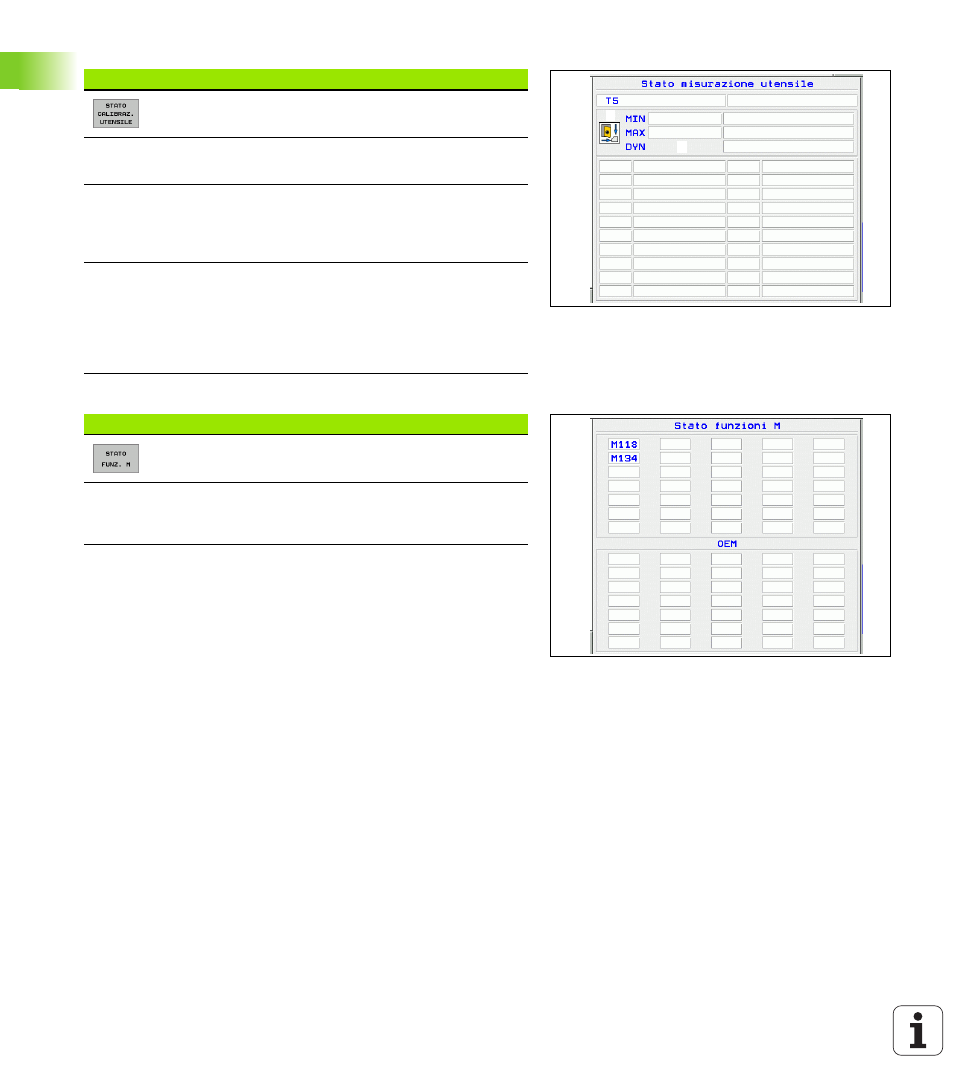

Misurazione dell'utensile
Funzioni ausiliarie M attive
Softkey Assegnazione Significato
1 N. dell'utensile da misurare
2 Indicazione se viene misurato il
raggio o la lunghezza dell'utensile
3 Valore MIN e MAX per la
misurazione del tagliente singolo e
risultato della misurazione con
utensile rotante (DYN)
4 Numero del tagliente dell'utensile
con relativo valore di misura. Un
asterisco dopo il valore di misura
indica il superamento della
tolleranza ammessa nella tabella
utensili.
Softkey Assegnazione Significato
1 Elenco delle funzioni M attive con
significato stabilito
2 Elenco delle funzioni M attive,
adattate dal Costruttore della
macchina
2
3
4
1
1
2
