460 8 Programmazione: Cicli
8.9 Cicli per la con
v
ersione di coor
dinat
e
8.9 Cicli per la conversione di
coordinate
Panoramica
Mediante la conversione delle coordinate il TNC è in grado di eseguire
un profilo programmato in diversi punti del pezzo, variando la posizione
e il fattore di scala. Il TNC mette a disposizione i seguenti cicli per la
conversione delle coordinate:
Attivazione di una conversione delle coordinate:
Inizio dell'attivazione: una conversione di coordinate diventa attiva
dalla sua definizione, non deve quindi essere chiamata. Essa rimane
attiva fino ad una disattivazione o una nuova definizione.
Disattivazione di una conversione delle coordinate:
„ Ridefinizione del ciclo con i valori di lavorazione originale, p. es.
fattore di scala 1,0
„ Esecuzione delle funzioni ausiliarie M02, M30 o del blocco END
PGM (in funzione del parametro macchina 7300)
„ Selezione di un nuovo programma
„ Programmazione della funzione ausiliaria M142 Cancellazione delle
informazioni di programmi modali

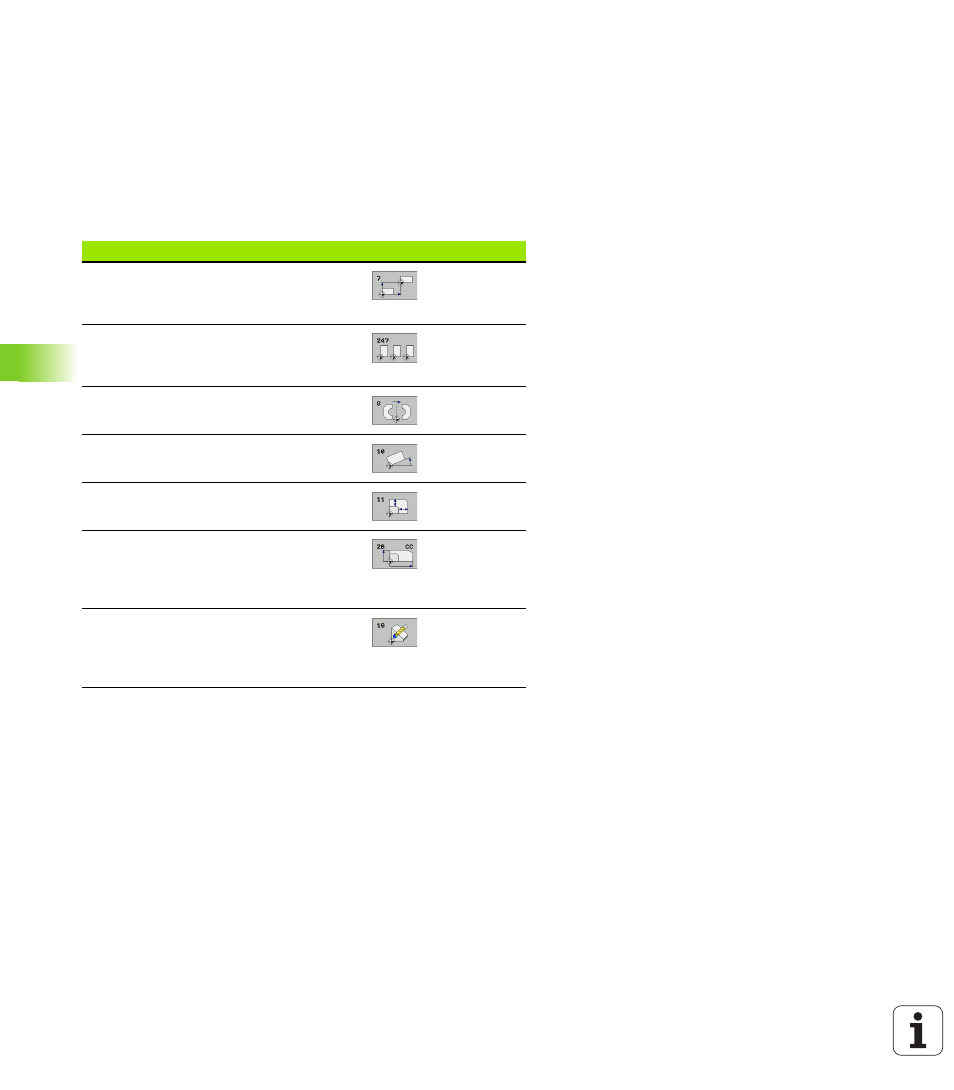

Ciclo Softkey Pag.
7 ORIGINE
Spostamento dei profili direttamente nel
programma o dalle tabelle origini pag. 461
247 IMPOSTAZIONE ORIGINE
Impostazione dell'origine nel corso di
esecuzione del programma pag. 466
8 LAVORAZIONE SPECULARE
Lavorazione speculare dei profili pag. 467
10 ROTAZIONE
Rotazione dei profili nel piano di lavoro pag. 469
11 FATTORE DI SCALA
Riduzione o ingrandimento dei profili pag. 470
26 FATTORE DI SCALA INDIV. PER
ASSE
Riduzione o ingrandimento di profili con
fattori di scala individuali per asse pag. 471
19 PIANO DI LAVORO
Esecuzione di lavorazioni nel sistema di
coordinate ruotato per macchine con
teste orientabili e/o con tavole rotanti pag. 472
