182 5 Programmazione: Utensili
5.3 Cor
rezione dell'ut
e
nsile

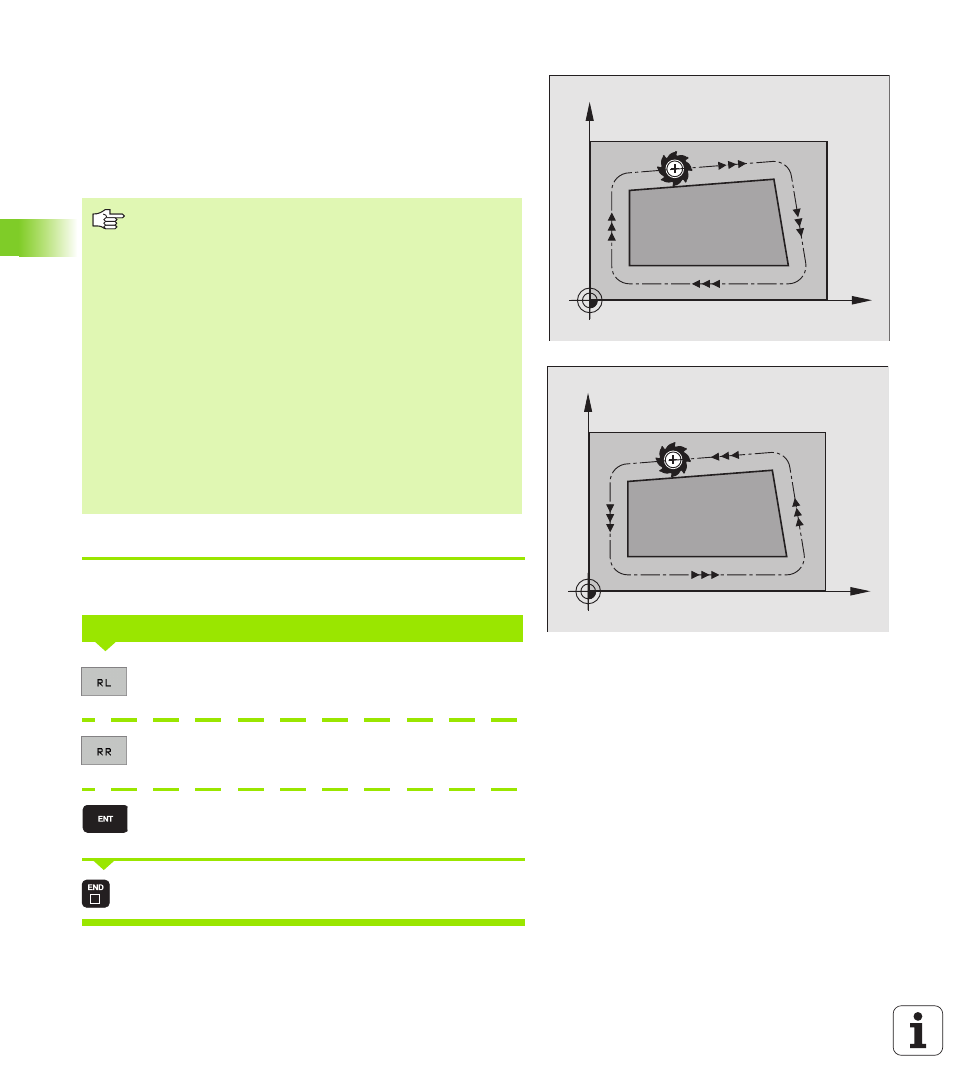

Traiettorie con correzione del raggio: RR e RL
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure.
Inserimento della correzione del raggio
Programmare una funzione di traiettoria qualsiasi, inserire le
coordinate del punto di arrivo e confermare con il tasto ENT
Traiettoria dell'utensile a sinistra del profilo
programmato: premere il softkey RL oppure
Traiettoria dell'utensile a destra del profilo
programmato: premere il softkey RR oppure
Traiettoria utensile senza correzione del raggio o
annullamento della correzione: premere il tasto ENT
Conclusione del blocco: premere il tasto END
RR L'utensile si sposta a destra del profilo
RL L'utensile si sposta a sinistra del profilo
Tra due blocchi di programma con differente correzione
del raggio RR e RL deve trovarsi almeno un blocco di
spostamento senza correzione del raggio, (quindi con R0).
La correzione del raggio diventa attiva alla fine del blocco
nella quale viene programmata per la prima volta.
E' possibile attivare la correzione del raggio anche per assi
ausiliari del piano di lavoro. Occorre programmare gli assi
ausiliari anche in ciascun blocco successivo, altrimenti il
TNC torna ad eseguire la compensazione del raggio
secondo l'asse principale.
Al primo blocco con correzione del raggio RR/RL e alla
disattivazione con R0 il TNC posiziona l'utensile sempre
perpendicolarmente al punto di partenza o al punto finale
programmati. Preposizionare pertanto l'utensile
rispettivamente prima del primo punto del profilo e dopo
l'ultimo punto del profilo in modo da evitare il
danneggiamento del profilo.
CORR. RAGGIO: RL/RR/SENZA CORR.?
X
Y
RL
X
Y
RR
