Apertura e inserimento di programmi 3.2
3
TNC 320 | Manuale utente Programmazione DIN/ISO | 8/2013
83
3.2 Apertura e inserimento di programmi
Configurazione di un programma NC nel formato DIN/
ISO

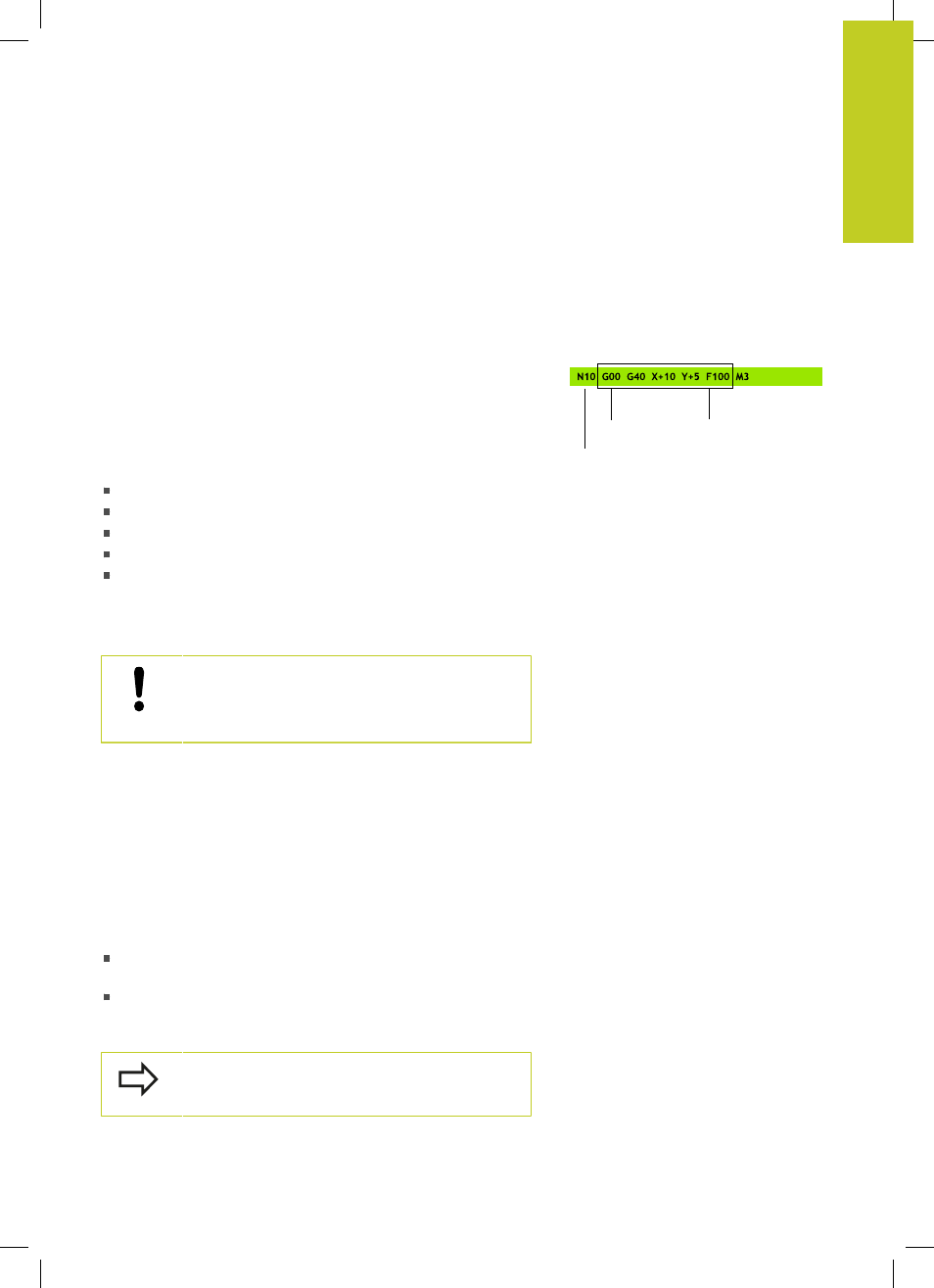

Un programma di lavorazione è composto da una serie di blocchi
di programma. La figura a destra illustra i singoli elementi di un
blocco.
Il TNC numera automaticamente i blocchi del programma di
lavorazione, in funzione del parametro macchina
blockIncrement
(105409). Il parametro macchina blockIncrement (105409)
definisce l'incremento dei numeri dei blocchi.
Il primo blocco di un programma è identificato dall’istruzione
%, dal
nome del programma e dall’unità di misura utilizzata.
I blocchi successivi contengono i dati relativi a:
pezzo grezzo
chiamate utensile
avvicinamento a una posizione di sicurezza
avanzamenti e numeri di giri
traiettorie, cicli e altre funzioni
L’ultimo blocco di un programma è identificato dall’istruzione
N99999999, dal nome del programma e dall’unità di misura
utilizzata.
Dopo una chiamata utensile, HEIDENHAIN
raccomanda di raggiungere sempre una posizione di
sicurezza da cui il TNC può eseguire senza collisioni il
posizionamento per la lavorazione.
Block number
Path function Words
Block
Definizione pezzo grezzo: G30/G31
Direttamente dopo l'apertura di un nuovo programma si deve
definire un pezzo parallelepipedo, non lavorato. Per definire il pezzo
non lavorato in un momento successivo premere il softkey SPEC
FCT e poi il softkey VAL. PREST. PROGRAMMA e quindi il softkey
BLK FORM. Questa definizione occorre al TNC per le simulazioni
grafiche. I lati del parallelepipedo possono avere una lunghezza
massima di 100.000 mm e devono essere paralleli agli assi X, Y e
Z. Questo pezzo grezzo viene definito tramite due dei suoi spigoli:
Punto MIN G30: corrispondente alle coordinate minime X,Y e Z
del parallelepipedo, da inserire quali valori assoluti
Punto MAX G31: corrispondente alle coordinate massime
X,Y e Z del parallelepipedo, da inserire quali valori assoluti o
incrementali
Il pezzo grezzo deve essere definito solo se si
desidera effettuare il test grafico del programma!
