Primi passi con TNC 320
1.3 Programmazione della prima parte
1
48
TNC 320 | Manuale utente Programmazione DIN/ISO | 8/2013
Creazione del programma ciclo

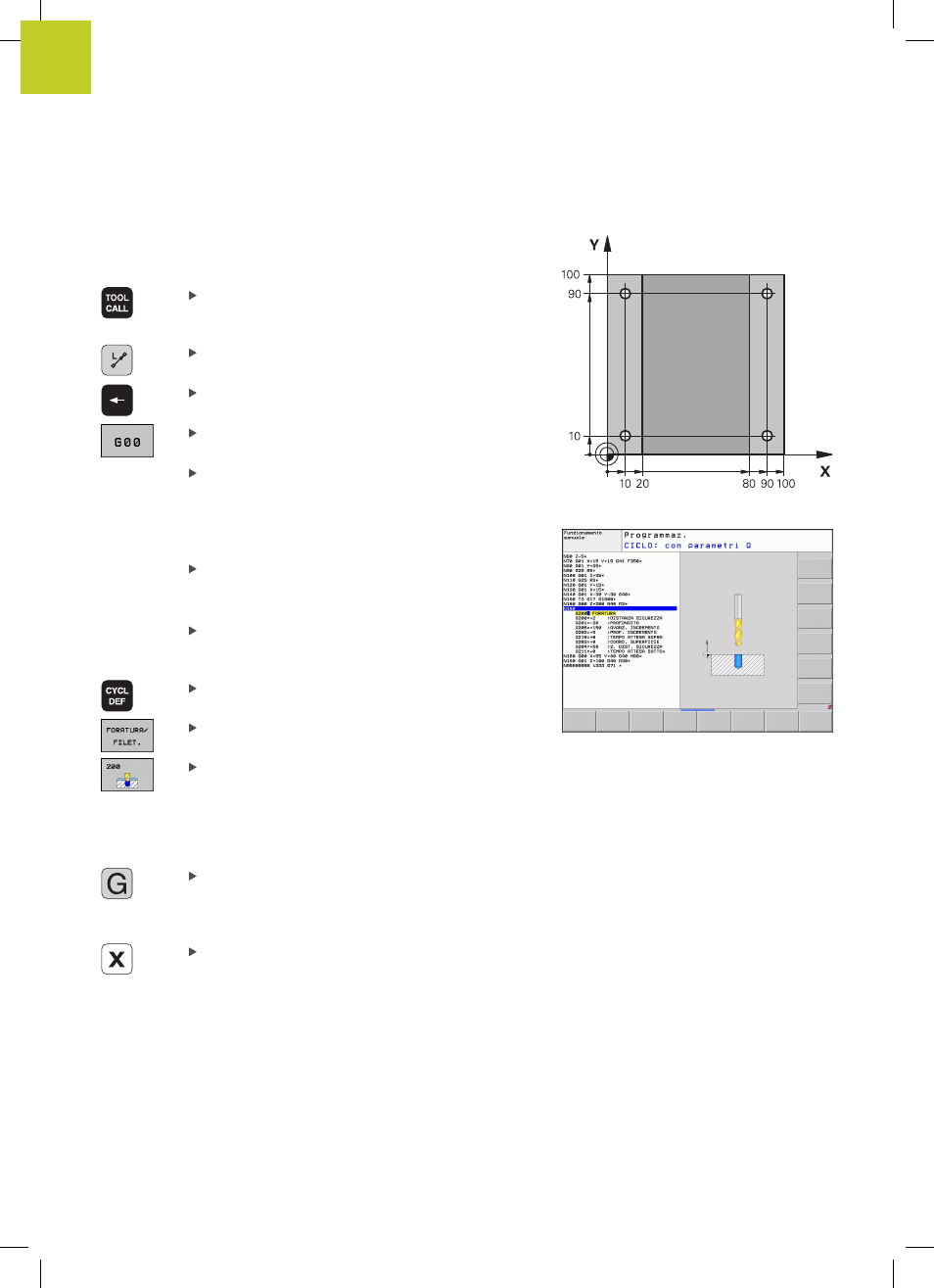

I fori rappresentati a destra in figura (profondità 20 mm) dovrebbero
essere realizzati con un ciclo di foratura standard. La definizione del
pezzo grezzo è già stata creata.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto ENT,
NON TRALASCIARE L'ASSE UTENSILE
Premere il tasto L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey G0 per un movimento di
traslazione in rapido
Disimpegno utensile: premere il tasto arancione
dell'asse Z per procedere al disimpegno nell'asse
utensile e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Corr.raggio: RL/RR/senza corr.? Confermare con
il tasto ENT: senza attivazione della correzione del
raggio
Confermare Funzione M ausiliaria? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Richiamare il menu dei cicli
Visualizzare i cicli di foratura
Selezionare il ciclo di foratura standard 200: il TNC
avvia il dialogo per la definizione del ciclo. Inserire
i parametri richiesti dal TNC, passo dopo passo,
confermando ogni inserimento con il tasto ENT. Il
TNC visualizza sulla destra anche un grafico in cui
è rappresentato il relativo parametro ciclo
INSERIRE 0 per raggiungere la prima posizione di
foratura:
inserire le coordinate della posizione
di foratura, inserire refrigerante e mandrino,
richiamare il ciclo con
M99
INSERIRE 0 per raggiungere la successiva
posizione di foratura:
inserire le coordinate delle
relative posizioni di foratura, richiamare il ciclo con
M99
