Principi fondamentali
9
Z

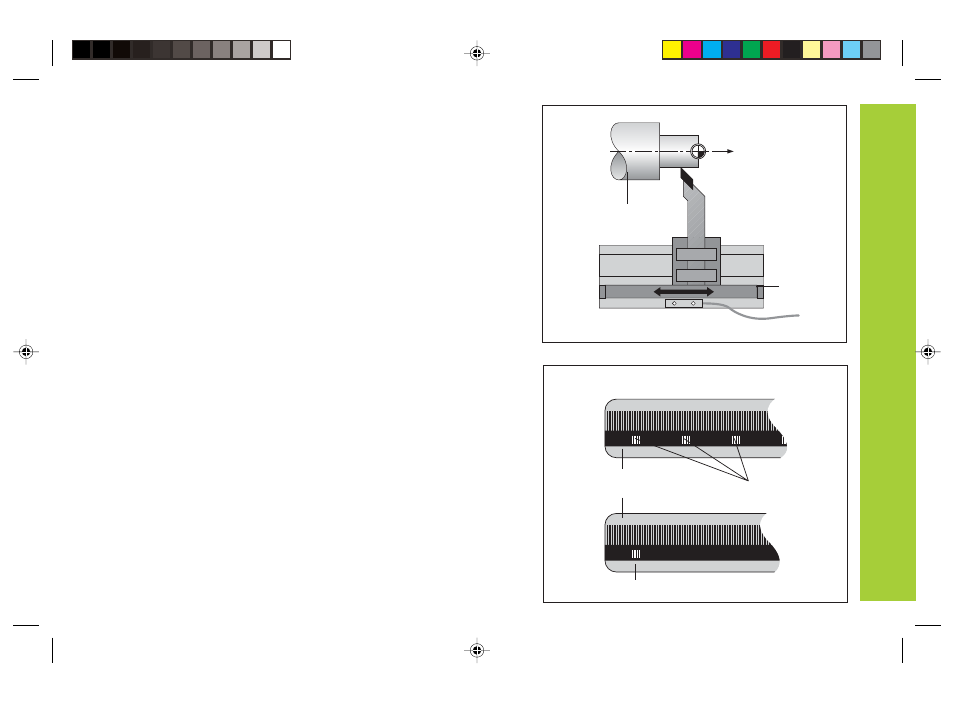

Sistemi di misura di posizione
I sistemi di misura di posizione montati sulla macchina convertono i
movimenti degli assi macchina in segnali elettrici. Il visualizzatore di
quote ND elabora questi segnali, definisce la posizione reale degli assi
macchina e la visualizza sotto forma di valore numerico.
In caso di interruzione dell‘alimentazione viene persa l‘assegnazione
tra le posizioni degli assi macchina e le posizioni reali calcolate. Gli
indici di riferimento dei sistemi di misura e il sistema di elaborazione
degli indici di riferimento REF consentono all‘unità ND di ripristinare
tale correlazione dopo la sua accensione.
Pezzo
Indici di riferimento
Le righe graduate dei sistemi di misura di posizione presentano uno o
più indici di riferimento. Superando un indice di riferimento viene
generato un segnale che identifica quella posizione come punto di
riferimento (origine riga = origine macchina).
Al superamento di un indice di riferimento, il sistema di elaborazione
degli indici di riferimento del visualizzatore di quote ND ricalcola la
correlazione tra le posizioni della slitta asse e gli ultimi valori visualizzati
impostati con la definizione origine. Se i sistemi di misura lineari
dispongono di indici di riferimento a distanza codificata, è sufficiente
traslare gli assi macchina di 20 mm al massimo per ripristinare
l‘origine.
Sistema
di misura
Righello del sistema
di misura lineare
Indice di riferimento
Indici di riferimento
a distanza codificata
