28

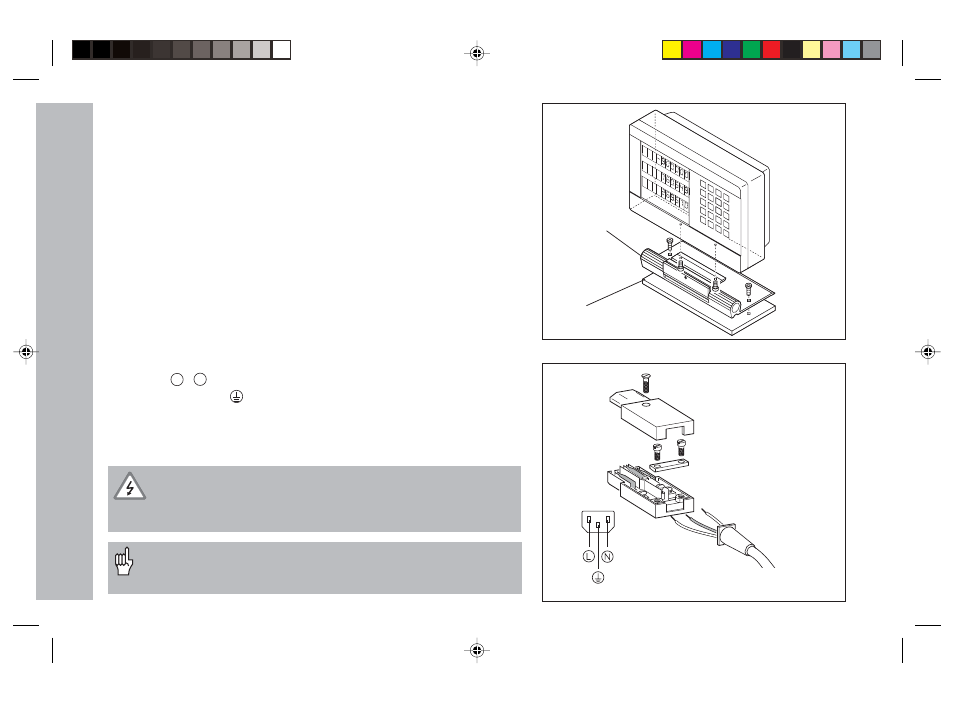

Montaggio
Per montare il visualizzatore sul supporto, utilizzare i fori filettati M4 dei
piedini in gomma nella parte inferiore dell'unità.
È inoltre possibile montare il visualizzatore su una base orientabile
opzionale.
VRZ0702
HEIDE
NHAIN
Base orientabile
Supporto
Collegamento alla rete
Cavi attivi:
Massa di protezione:
Tensione di alimentazione: 100 V~ a 240 V~ (-15% a +10%)
50 Hz a 60 Hz ( ± 2 Hz)
Un selettore di alimentazione di rete non è necessario.
• Pericolo di scosse elettriche!
Collegare il conduttore di terra.
Assicurarsi che non ci siano interruzioni.
• Prima di aprire lo chassis staccare la spina di alimentazione.
Per aumentare l'immunità ai disturbi si consiglia di collegare il
terminale di massa sul retro dell'unità alla massa centrale della
macchina (sezione minima 6 mm
2 ).
L N
Collegamento alla rete/Montaggio
