17
Spostamento assi con visualizzazione percorso residuo
Il visualizzatore indica di default la posizione reale dell‘utensile.
Tuttavia è spesso più utile visualizzare il percorso residuo rispetto alla
posizione nominale. Per il posizionamento è quindi sufficiente
spostare l‘asse fino a visualizzare il valore zero.

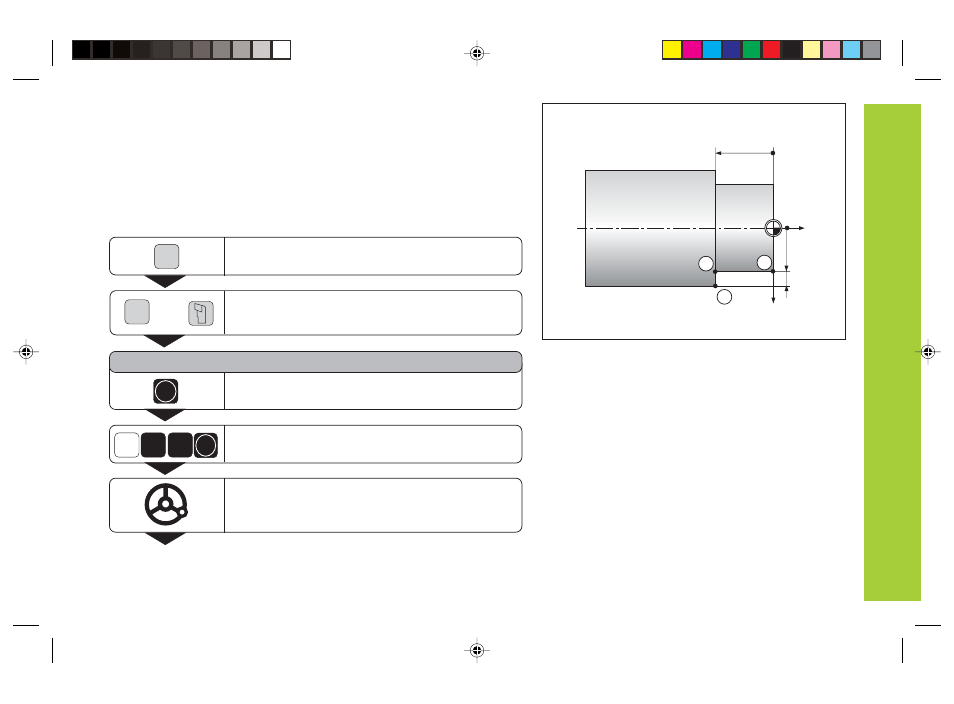

Esempio applicativo: tornitura gradino con "passaggio per lo zero"
Spostamento assi con visualizzazione percorso residuo
Z
1
X
15
2
3
20 0
5
Selezionare le Funzioni speciali.
PERC. RES.
Confermare il percorso residuo.
Il simbolo
∆ si illumina.
Spostare l'asse X fino a visualizzare il valore zero.
L'utensile si trova sulla posizione
1.
ENT
5 1 X
Selezionare l'asse, ad es. X, inserire la coordinata
nominale, ad es. 15 mm (raggio), confermare con ENT.
SPEC
FCT
ENT
SPEC
FCT
Selezionare la modalità “percorso residuo”.
•
•
•
oppure
