Definizione origine

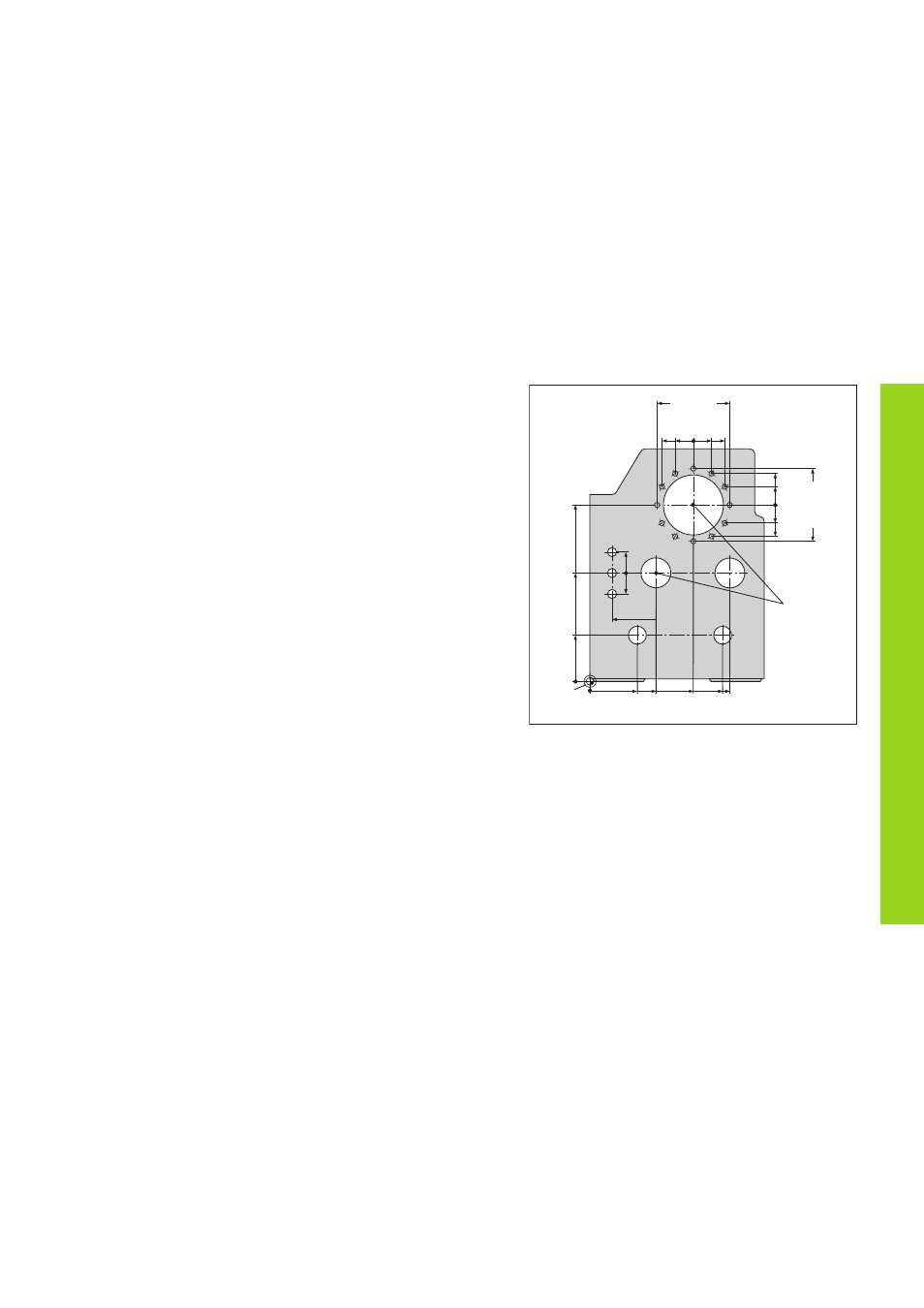

Il disegno del pezzo viene utilizzato come base per la lavorazione. Per
poter convertire le quote del disegno in percorsi da traslare negli assi
macchina X, Y e Z, ogni quota del disegno richiede un origine o punto di
riferimento sul pezzo, in quanto una posizione può essere definita
soltanto in relazione ad un'altra posizione.
Il disegno del pezzo indica sempre un'origine assoluta (l'origine di quote
assolute), ma può prevedere anche origini relative.
Lavorando con un visualizzatore di quote, definire l'origine significa
correlare il pezzo e l'utensile in una posizione definita e quindi impostare
le visualizzazioni degli assi sul valore corrispondente a tale posizione. Si
ottiene così una correlazione fissa tra le posizioni reali degli assi e le
posizioni visualizzate.
Con il visualizzatore ND è possibile impostare due origini assolute e
memorizzarle nella memoria non volatile.
0
325 450 700 900 950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0 -125 -216,5
-250 250
125 216,5
125
Origine
relativa
Principi fondamentali
Origine
assoluta
