Se è attivo un fattore di scala, sul visualizzatore di stato
si illumina SCL.
Lavorare con il “fattore di scala“
La funzione “Fattore di scala“ consente di aumentare o ridurre il valore
visualizzato relativamente all‘effettiva distanza percorsa. I valori
visualizzati vengono modificati radialmente rispetto al punto zero.
Il fattore di scala viene definito per ciascun asse al parametro 12 e
attivato o disattivato al parametro 11 per tutti gli assi (vedi
“Parametri operativi”).
Esempio di ingrandimento di un pezzo:
P12.1 3.5
P12.2 3.0
P11 “ON”

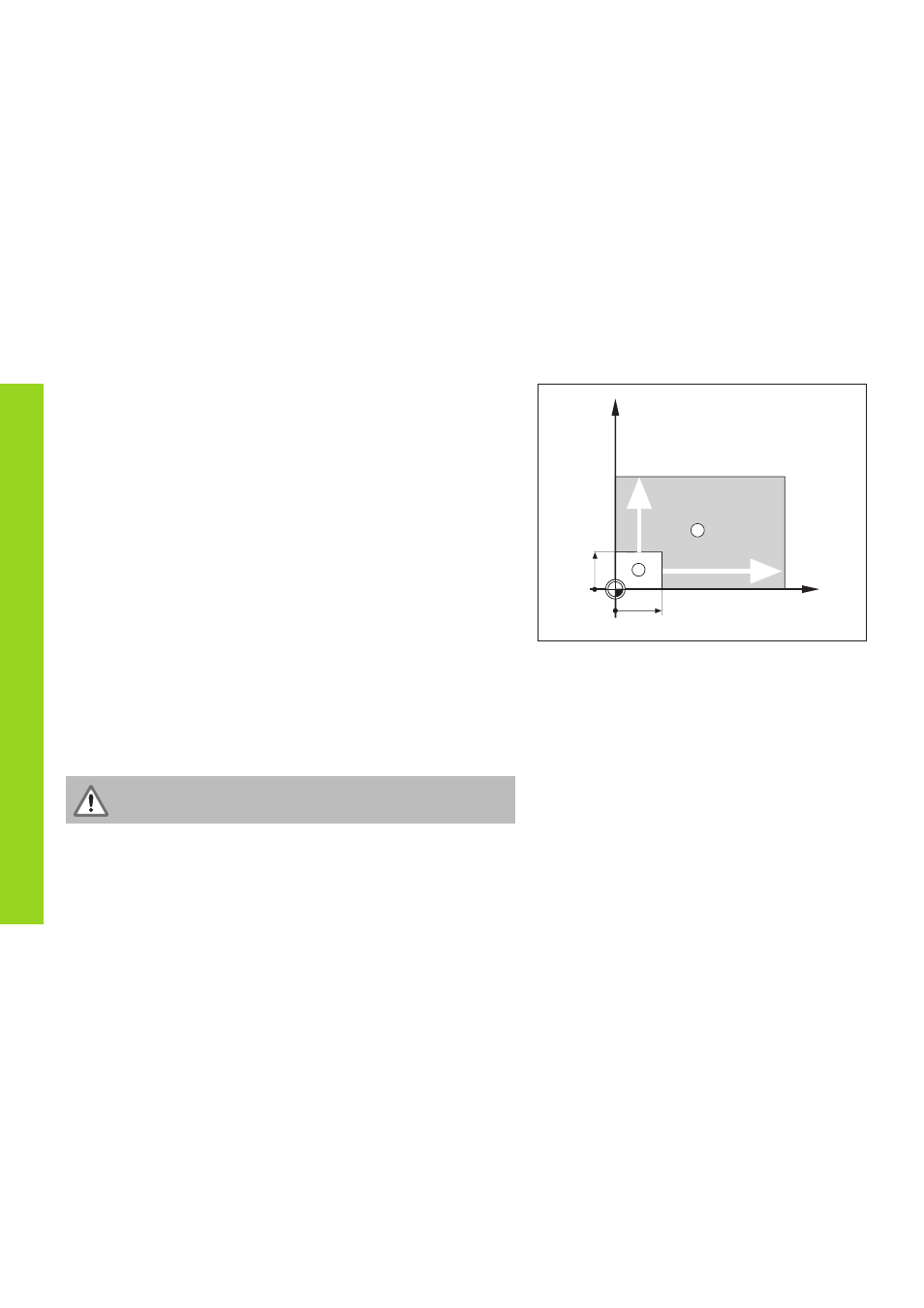

Ne risulta un ingrandimento del pezzo come illustrato nella
figura riportata a lato:
1 mostra le dimensioni originali, 2 è l’ingrandimento per l’asse specifico.
Fattore di scala
