16
Cerchio di fori/Segmento del cerchio di fori
Il visualizzatore di quote ND consente di realizzare in maniera semplice e
rapida le circonferenze passanti per i centri di fori e i segmenti di tali
circonferenze. I valori da inserire vengono richiesti nella riga messaggi.
Ciascun foro può essere posizionato mediante il “passaggio per lo zero“.
A tal scopo devono essere inseriti i seguenti valori:
• Numero di fori (max. 999)
• Centro del cerchio
• Raggio del cerchio
• Angolo iniziale del primo foro
• Passo angolare tra i fori (solo per i segmenti dei cerchi fori)
• Profondità di foratura

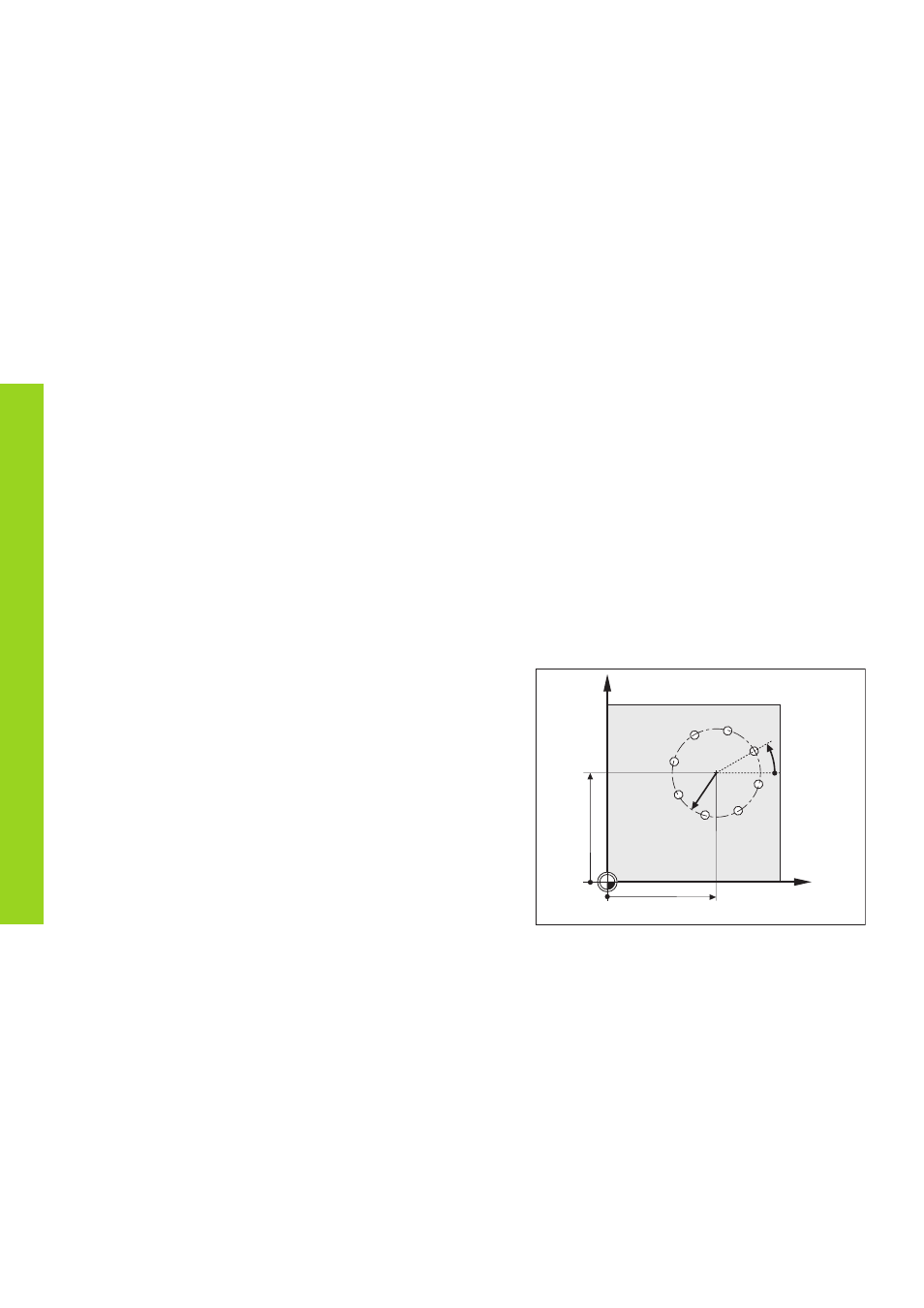

Esempio:
Numero di fori 8
Coordinate del centro X = 50 mm
Y = 50 mm
Raggio del cerchio di fori 20 mm
Angolo iniziale 30 gradi
Profondità di foratura Z = –5 mm
Cerchio di fori/Segmento del cerchio di fori
Y
X
30
°
R20
50
50
0
0
