29.2 Caricamento del tubo 520R e 520R2
Le testine 520R a tubo continuo sono regolate in fabbrica in modo da accettare
tubi Watson-Marlow con pareti da 1,6 mm. Le testine 520R2 a tubo continuo sono
regolate in fabbrica in modo da accettare tubi Watson-Marlow con pareti da 2,4 mm.
Il rendimento della pompa può essere influenzato negativamente se non vengono
usati tubi Watson-Marlow.

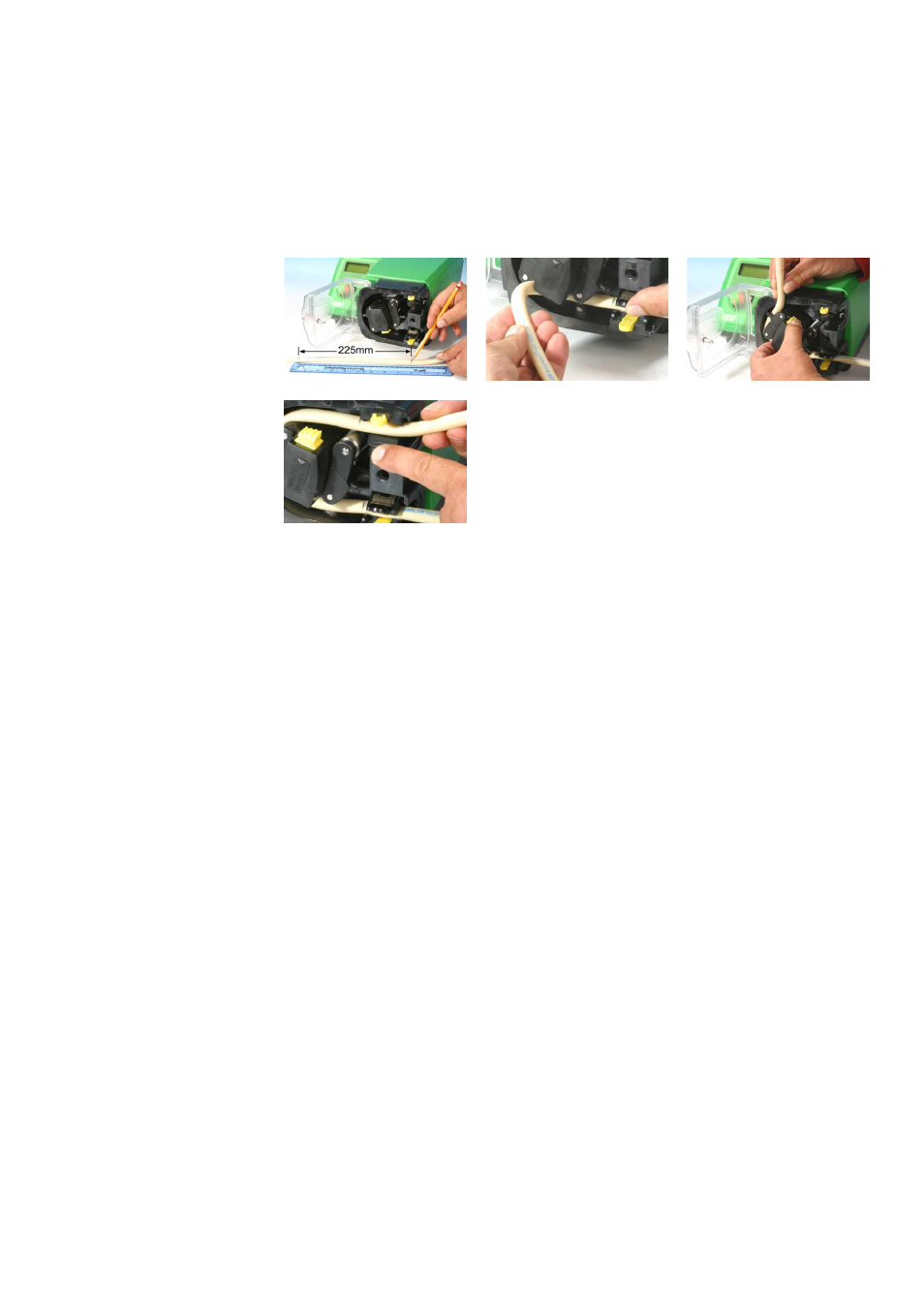

l Contrassegnare una lunghezza di 225 mm (8 7 ⁄
8
poll.) sulla sezione del tubo che
deve essere posizionata nella testina. Attenzione: Inserendo più di 225 mm
(8
7 ⁄
8
poll.) all’interno della testina si può ridurre la durata utile del tubo.
l Aprire il fermaglio a molla inferiore del tubo e posizionarvi il tubo, con il primo
contrassegno dei 225 mm (8 7 ⁄
8
poll.) allineato con la superficie interna della
parte a molla del fermaglio del tubo. Rilasciare il fermaglio.
l Disinnestare la frizione del rotore premendo a fondo il tasto della frizione giallo
sul lato del mozzo e ruotare il mozzo di alcuni gradi tenendo premuto il tasto
della frizione. A questo punto il rotore può ruotare indipendentemente dal ridut-
tore e dal motore per un giro completo. Se la frizione si reinnesta prima che sia
stato completato il caricamento del tubo, premere di nuovo il tasto e ruotare il
rotore di alcuni gradi.
l Far passare il tubo nel corpo della testina, girando il rotore secondo necessità.
Accertarsi che il tubo non sia contorto o rimanga intrappolato tra i rulli di guida
e il corpo della testina. Verificare che il secondo contrassegno dei 225 mm
(8
7 ⁄
8
poll.) sia adiacente al bordo interno del fermaglio superiore del tubo.
l Aprire il fermaglio a molla superiore del tubo e posizionarvi il tubo, accertandosi
che il tubo non sia contorto e sia disposto in posizione centrale tra i rulli di
guida. Rilasciare il fermaglio.
