Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 36
18.1 Trim
Se la pompa è comandata a distanza, rileva il percorso di un segnale analogico
dal sistema di comando a distanza dell’utente fino al terminale i/p dei connet-
tori Analogico 1 e Analogico 2 sulla parte posteriore della pompa, entro l’intervallo

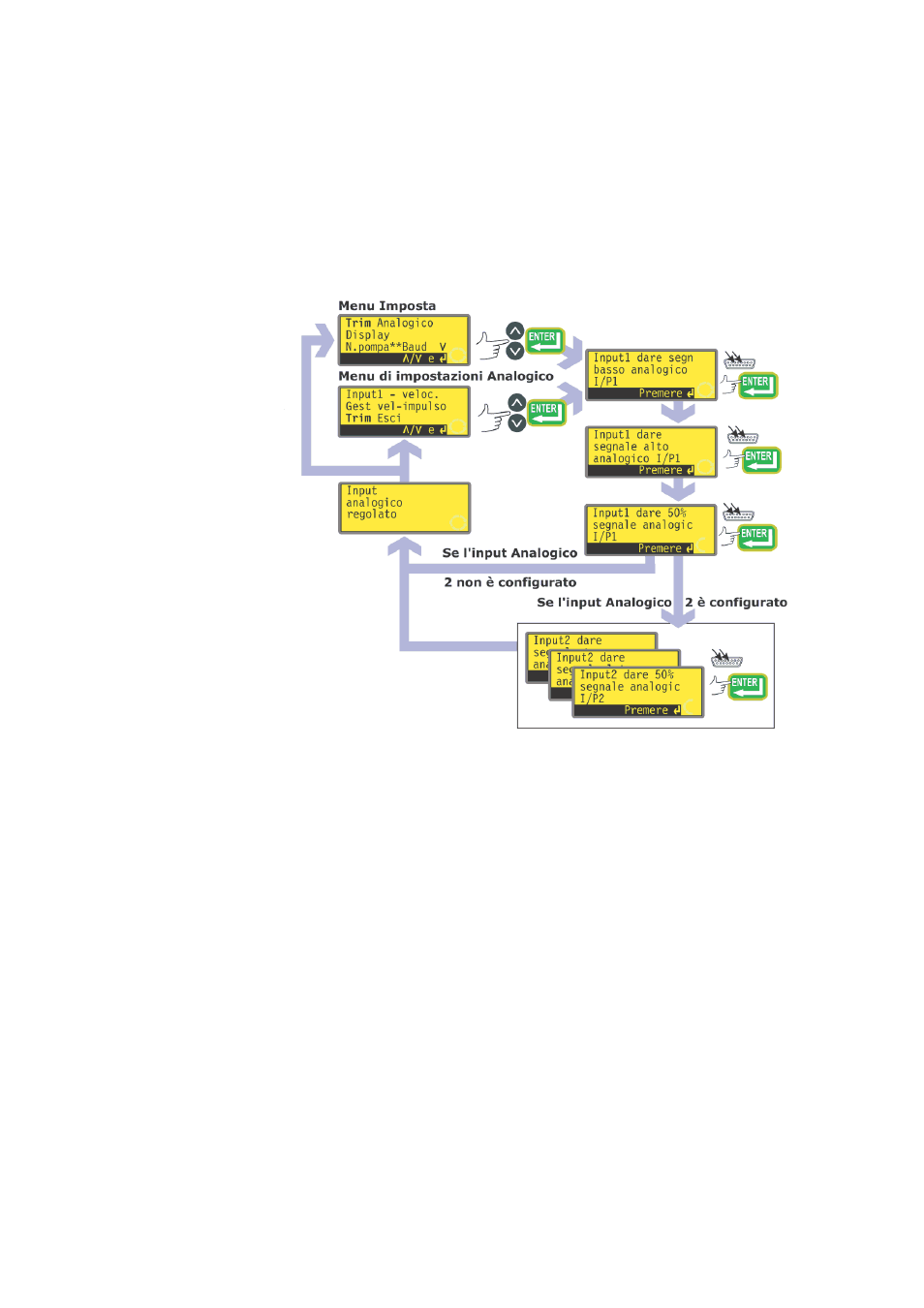

4-20 mA oppure 0-10 V. La sequenza di impostazione Trim consente all’utente di
personalizzare la taratura del segnale di processo rispetto alla velocità della pompa.
La sequenza può essere impostata direttamente dal menu Imposta o dal menu di
impostazioni Analogico.
l Selezionare Trim dal menu Imposta o dal menu di impostazione Analogico
usando i tasti SU o GIÙ e premere ENTER per confermare la selezione.
l Applicare il segnale analogico di processo basso al terminale i/p del connettore
Analogico 1 come indicato sul display. Vedere 18.2 Analogico. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
l Applicare il segnale di comando processo massimo. Mentre viene applicato il
segnale, premere ENTER per registrare il segnale come punto di taratura.
l Applicare il 50% del segnale massimo di comando del processo. Mentre viene
applicato il segnale, premere ENTER per registrare il segnale come punto di
taratura.
l In caso di errore, premere STOP in qualsiasi punto della sequenza per visualiz-
zare la schermata precedente.
