Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 60
l Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all’unità di azionamento della pompa. Se necessario, inoltre, staccare il filo
di messa a terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo
è sufficientemente lungo da consentire di ripiegare all’indietro il modulo per
accedere alla scheda di circuiti interna e al retro dell’unità di azionamento.

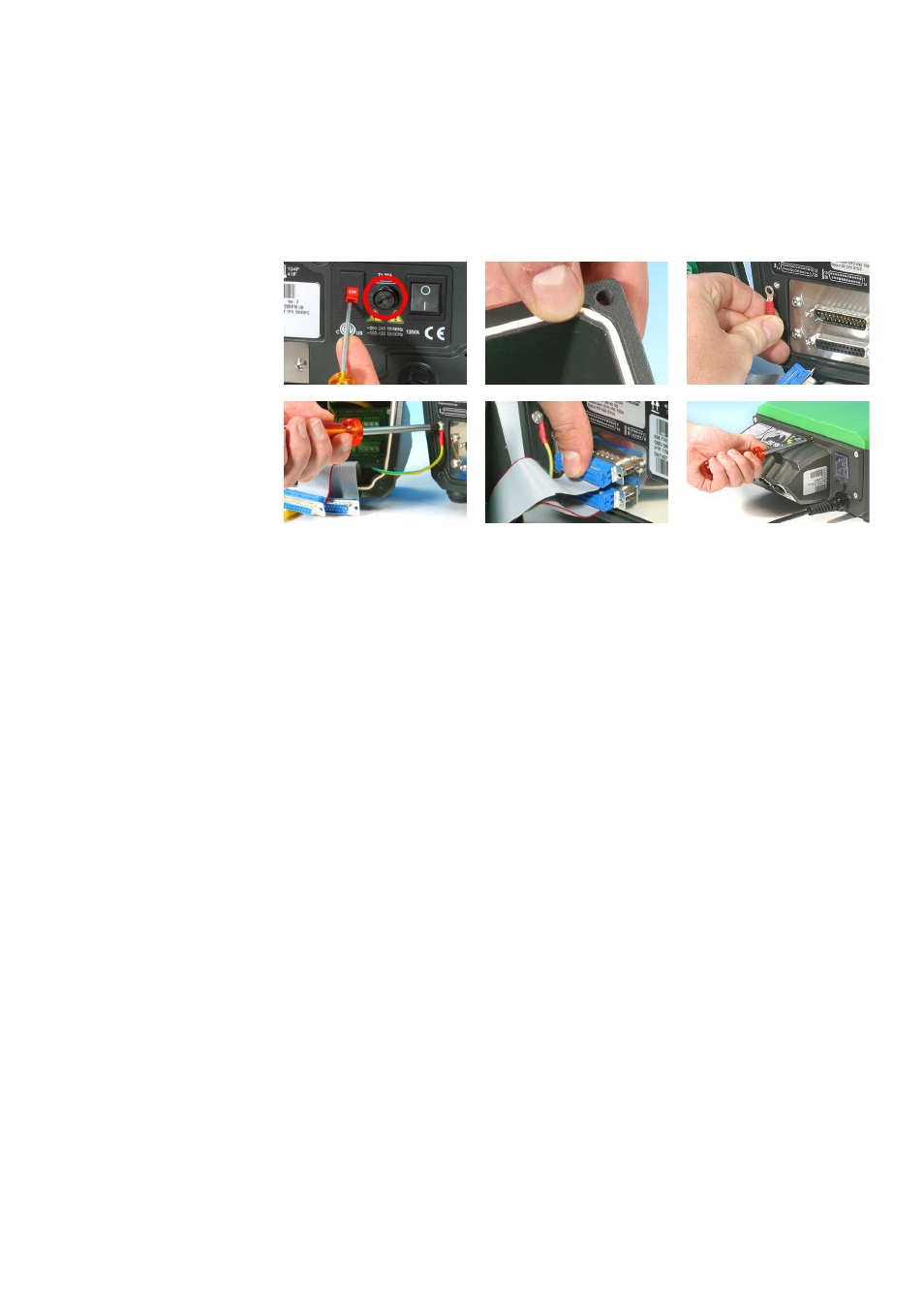

Per rimontare un modulo a tenuta 520N:
l Controllare che il fusibile nel portafusibili (cerchiato) nel centro del quadro
interruttori non necessiti di essere sostituito. Controllare che il selettore di ten-
sione sia impostato correttamente per l’alimentazione di rete in uso.
l Controllare che la striscia di tenuta (qui colorata di bianco per chiarezza) sia
completamente inserita nel canale sulla parte anteriore del modulo.
l Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a
2 Nm.
l Spingere in posizione i connettori a D a 25 vie femmina (superiore) e maschio
nelle relative controparti sulla parte posteriore dell’unità di azionamento.
l Tenere il modulo in posizione, facendo attenzione a non spostare la guarnizione
e a non impigliare il filo di terra o i cavi a nastro dei connettori a D, e avvitare
le sei viti di fissaggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: assicurarsi che il modulo 520N sia sempre montato correttamente usando
tutte le sei viti. Senza il modulo e le viti, i fori delle viti possono corrodersi e la pro-
tezione IP66 (NEMA4X) risulterà compromessa.
