Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 58
l Premere due volte il tasto STOP entro mezzo secondo per tornare a
MemoDose. Il display visualizza la dose percentuale precedente. La pompa
effettuerà il dosaggio alla nuova velocità.
Nota: per conservare il valore MemoDose con un’interruzione dell’alimentazione
elettrica, la pompa deve trovarsi in modalità riavvio automatico. Il ciclo di dosaggio
riprende all’inizio di una dose e attende che venga premuto il tasto START, con la
schermata della percentuale di MemoDose visualizzata. Vedere 18.12 Riavvio auto-
matico.
20.2 Funzionamento con interruttore a
pedale e altri input/output a distanza con
MemoDose
Si può usare un interruttore a pedale o un interrut-
tore a contatto momentaneo per attivare l’erogazione di
MemoDose come alternativa alla pressione manuale del
tasto START.

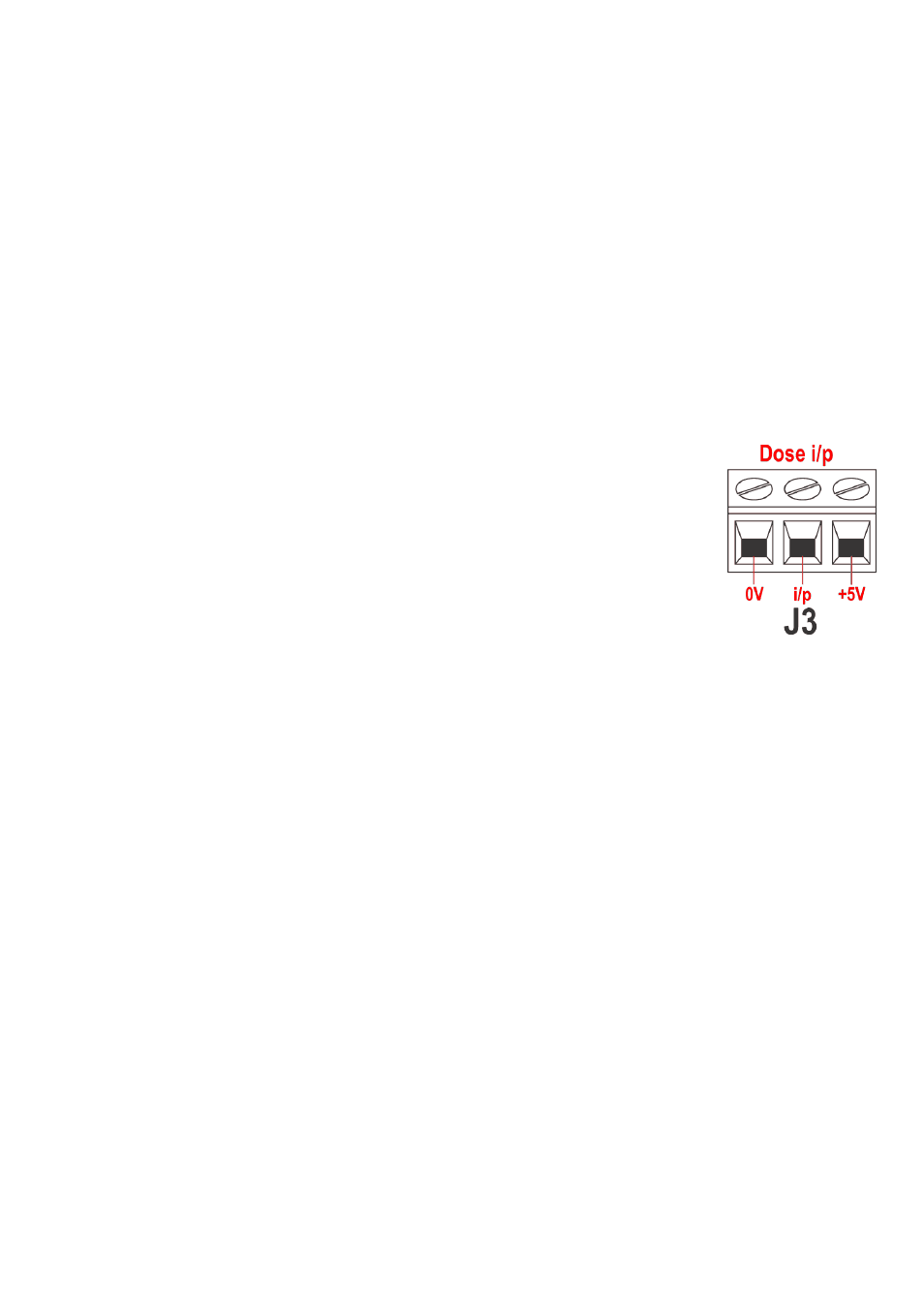

Per installare un interruttore a pedale, collegarlo tra il
terminale a +5V e il terminale i/p del connettore di input
della dose (J3). In alternativa, è possibile applicare un
segnale logico compreso tra 5 V e 24 V al terminale i/p
del connettore di input della dose (J3), collegando a terra
il terminale a 0 V.
Per azionare MemoDose con un interruttore a pedale, premere brevemente
l’interruttore a pedale mentre viene visualizzata la schermata della percentuale di
MemoDose.
L’input di funzionamento/arresto a distanza è operativo. Se una dose viene inter-
rotta da un segnale di arresto a distanza, la dose riprende dal punto in cui si era
fermata quando lo stato passerà al funzionamento.
Il comando della direzione a distanza è disattivato. L’input di rilevamento perdite è
operativo. Tutti gli output di stato sono operativi.
Nota: la funzione di blocco della tastiera è particolarmente utile per impedire
modifiche involontarie del dosaggio quando si usa la funzione MemoDose. Il blocco
tastiera continua a funzionare in MemoDose se è stato precedentemente attivato;
può essere attivato anche mentre ci si trova in modalità MemoDose. Vedere 14.2
Blocco tastiera.
21 Esci
Premere Esci nel Menu principale per tornare alla schermata principale della modal-
ità manuale.
