Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 82

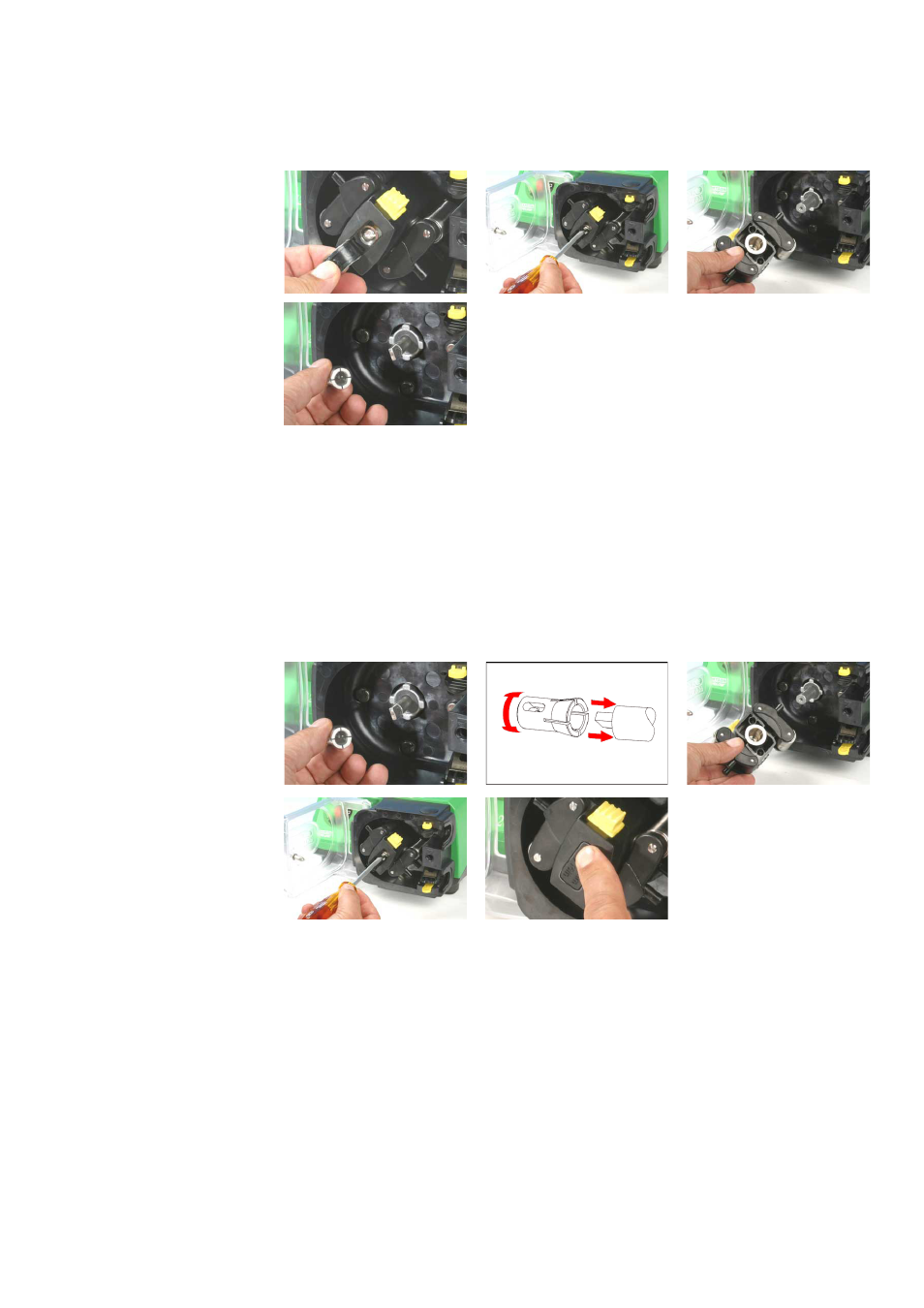

Smontaggio del rotore
l Smontare eventuali tubi dalla testina.
l Aprire il cappuccio nero flessibile del rotore nel centro del rotore.
l Svitare e togliere la vite di posizionamento centrale usando un cacciavite a
lama piatta.
l Sfilare il mozzo del rotore dal relativo albero con dente d’arresto.
l Tra il mozzo e l’albero vi è un collare diviso. Se il collare aderisce all’albero,
sfilarlo, allentandolo se necessario con dei leggeri colpetti. Evitare di estrarlo
facendo leva con un cacciavite o altro attrezzo. Se il collare rimane intrappolato
dal mozzo, estrarlo allentandolo, se necessario, reinserendo la vite di posiziona-
mento centrale, avvitandola di un paio di giri, quindi picchiettandone legger-
mente la testa.
Rimontaggio del rotore
l Riposizionare il collare diviso sull’albero di azionamento, ruotandolo fino a che
non si innesta completamente sul dente d’arresto. Montare il corpo del rotore
sull’albero di azionamento.
l Aprire il cappuccio nero flessibile del rotore nel centro del rotore. Usare un cac-
ciavite a lama piatta per stringere la vite di posizionamento centrale a una cop-
pia di 3 Nm per evitare che il collare slitti durante il funzionamento. Quando
sono montati correttamente, i rulli di guida del tubo devono essere allineati alla
superficie esterna del corpo della testina. Chiudere il cappuccio flessibile del
rotore.
l Chiudere la protezione e controllare che il rotore non interferisca con la protezi-
one osservandone le prime rotazioni.
