Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 63
l Togliere la guaina esterna secondo necessità e togliere 5 mm di isolamento
dai conduttori. Non sono necessarie stagnature o boccole. Nota: se si usa
un cavo molto rigido o di grosso diametro, può essere più comodo togliere la
guaina esterna prima di passare i conduttori del cavo attraverso la guarnizione.
Tuttavia, per assicurare una tenuta corretta, quando si serra il cavo all’interno
della guarnizione, utilizzare una sezione di cavo con guaina non danneggiata.
l Attorcigliare una lunghezza accettabile di cavo. Allentare una delle viti di fis-
saggio del circuito stampato e avvolgervi attorno la schermatura. Fissare la
schermatura riserrando la vite. In alternativa, fissare la schermatura del cavo al
connettore a forcella adiacente (se in dotazione).
l Spingere il conduttore nudo nel foro quadrato del connettore. Quando il con-
duttore è completamente all’interno, serrare la vite di fissaggio per tenerlo in
posizione.
l Quando tutti i conduttori sono in posizione, usare una chiave aperta da 21 mm
per serrare il cappuccio della guarnizione a 2,5 Nm per garantire la tenuta. In
alternativa, stringere la guarnizione a mano e utilizzare poi una chiave per ser-
rarla ulteriormente di mezzo giro.
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.

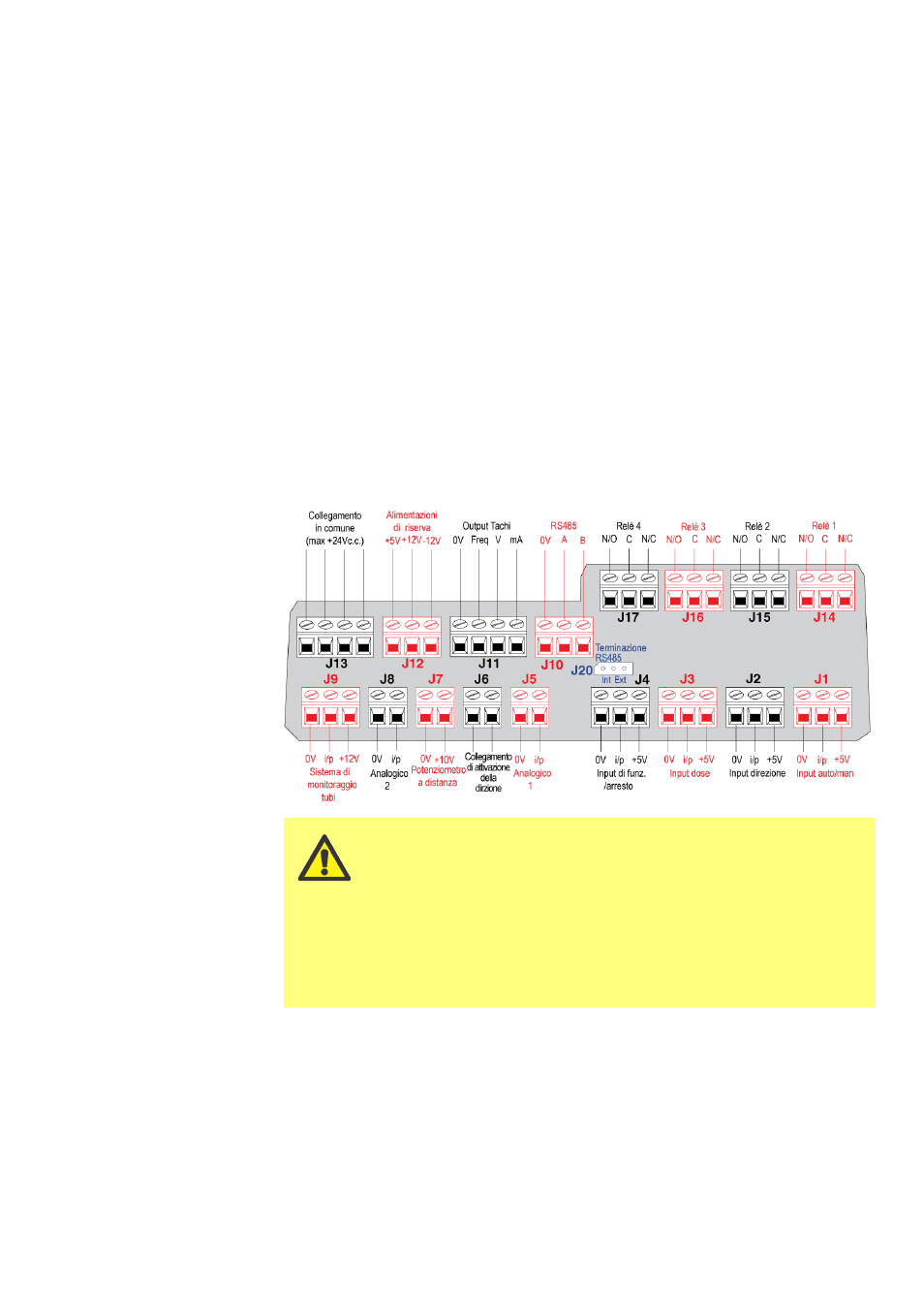

Connettori del circuito stampato per modulo 520N a tenuta stagna
Non applicare mai l’alimentazione di rete ai termi-
nali all’interno del modulo 520N. Applicare i segnali
corretti ai terminali indicati qui di seguito. Limitare i
segnali ai valori massimi indicati. Non applicare ten-
sione su altri terminali. In caso contrario, può deri-
varne un danno permanente, non coperto dalla garanzia. La
tensione massima sui contatti dei relè di questa pompa è di
30 V c.c.; carico massimo 30 W.
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V
c.c. minimo.
