Manuale per l’utente delle pompe Watson-Marlow 520DuN IP66/NEMA 4X 68

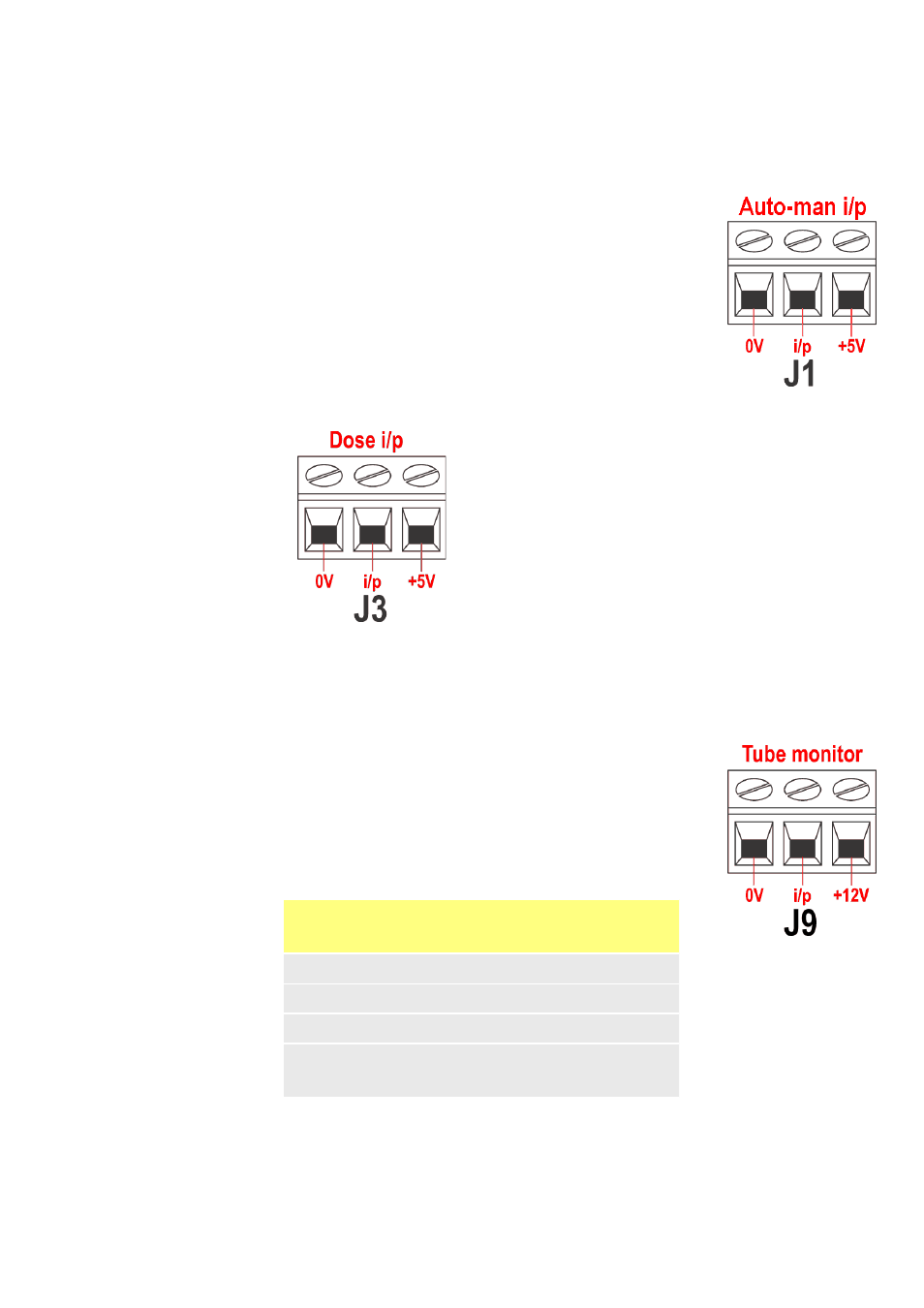

22.9 Input di commutazione automatica/
manuale
Collegare un interruttore a distanza tra il terminale a +5
V e il terminale i/p del connettore i/p auto/man (J1).
Interruttore chiuso per il comando automatico, interruttore
aperto per il comando manuale. In alternativa, è possibile
applicare un input logico al terminale i/p del connettore
i/p auto/man, con collegamento a terra sul terminale a
0V. Input alto per il comando automatico, input basso per
il comando manuale.
22.10 Input MemoDose
Collegare un interruttore a contatto momentaneo, come
un interruttore a pedale o manuale, collegandolo tra il
terminale a 5 V e il terminale i/p del connettore i/p della
dose (J3). Chiudere l’interruttore per iniziare una dose.
Questo input viene adattato dal software e funziona in un
modo simile a quello degli altri input a distanza, come con
l’input logico da 5 a 24 V come indicato sopra, usando il
terminale i/p e il terminale a 0 V. Nota: questo input
viene adattato dal software in modo che il segnale possa
essere momentaneo o mantenuto durante la dose. Se
mantenuto, il segnale deve essere rimosso prima della
dose successiva.
22.11 Input di rilevamento perdite
Collegare un dispositivo di rilevamento perdite a distanza
tra il terminale a +12 V e il terminale i/p del connettore
del sistema di monitoraggio tubi (J9). Il circuito chiuso
indica una perdita. In alternativa, applicare un input logico
al terminale i/p, collegando a terra il terminale a 0 V. Un
input alto indica una perdita. Collegare il cavo di un sistema
di monitoraggio tubi Watson-Marlow per il rilevamento delle
perdite come segue.
Nota: Nota: utilizzare solo sistemi di monitoraggio tubi Watson-Marlow serie 520.
Colore del filo del
sistema di
monitoraggio tubi
Modulo 520N
Blu Terminale J9 0 V
Giallo Terminale i/p J9
Rosso Terminale J9 +12V
Se necessario, far terminare la schermatura nel mod-
ulo 520N con una guarnizione EMC a 360°. Vedere
22.2 Cablaggio.
