8.1 505L: montaggio degli elementi a doppia "Y"

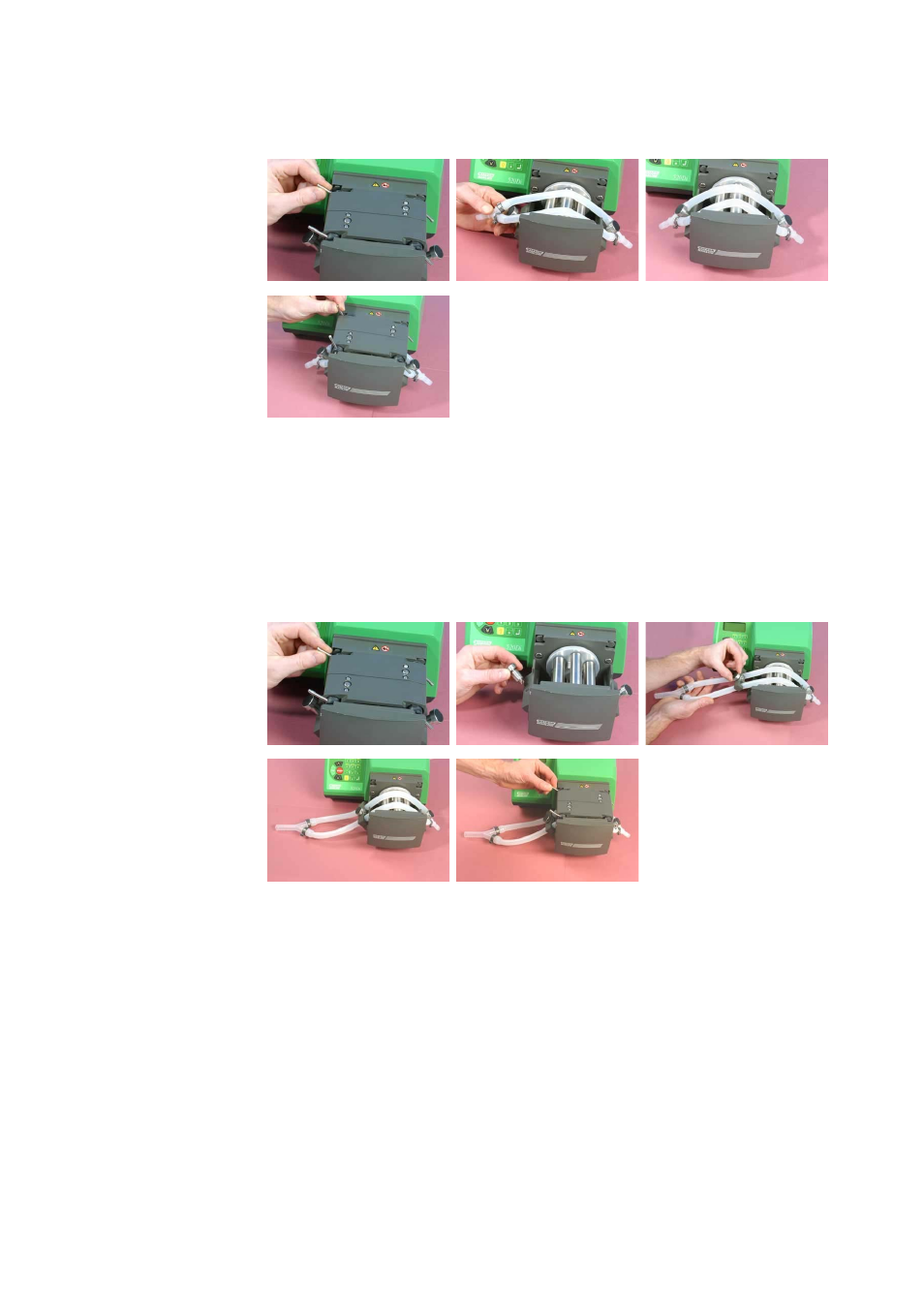

Se si utilizza un elemento standard di qualsiasi dimensione:

Sollevare le due leve su ciascun lato della testina e smontare il corpo.

Tirare leggermente il tubo e posizionarlo sui supporti a forma di fungo sul entrambi i lati
della testina.

Sostituire il corpo della testina e fissarlo chiudendo le due leve.
Nota: quando si usano elementi Pumpsil da 9,6 mm, i migliori risultati si ottengono da un
elemento per alta portata: numero di parte 913.AH96.K24. Per fissare l'elemento sul lato di
aspirazione della testina è necessario il morsetto MNA0345A.
Se si utilizza un elemento per alta portata da 9,6 mm:

Sollevare le due leve su ciascun lato della testina e smontare il corpo.

Togliere il supporto a forma di fungo sul lato di aspirazione della pompa ruotandolo in
senso antiorario di un quarto di giro e estraendolo. Non togliere il supporto sul lato di
erogazione.

Appoggiare l'elemento sul rotore, con il connettore a Y più piccolo sul supporto finale sul
lato di erogazione.

I morsetti del tubo sono contrassegnati con il diametro nominale per il tubo a cui sono
adatti. Tirare bene l'elemento e fissarlo saldamente con un morsetto da 9,6 mm sul lato
di aspirazione della testina, usando la base a baionetta utilizzata in precedenza per il
supporto a forma di fungo.
 Sostituire il corpo della testina e fissarlo chiudendo le due leve.
I tubi per il trasferimento possono ora essere attaccati ai connettori. Sul lato di aspirazione,
utilizzare un tubo del diametro di 12,7 mm.
8.2 505L: utilizzo del doppio tubo di ingresso
Si possono ottenere portate migliorate montando due tubi di ingresso e usando un
