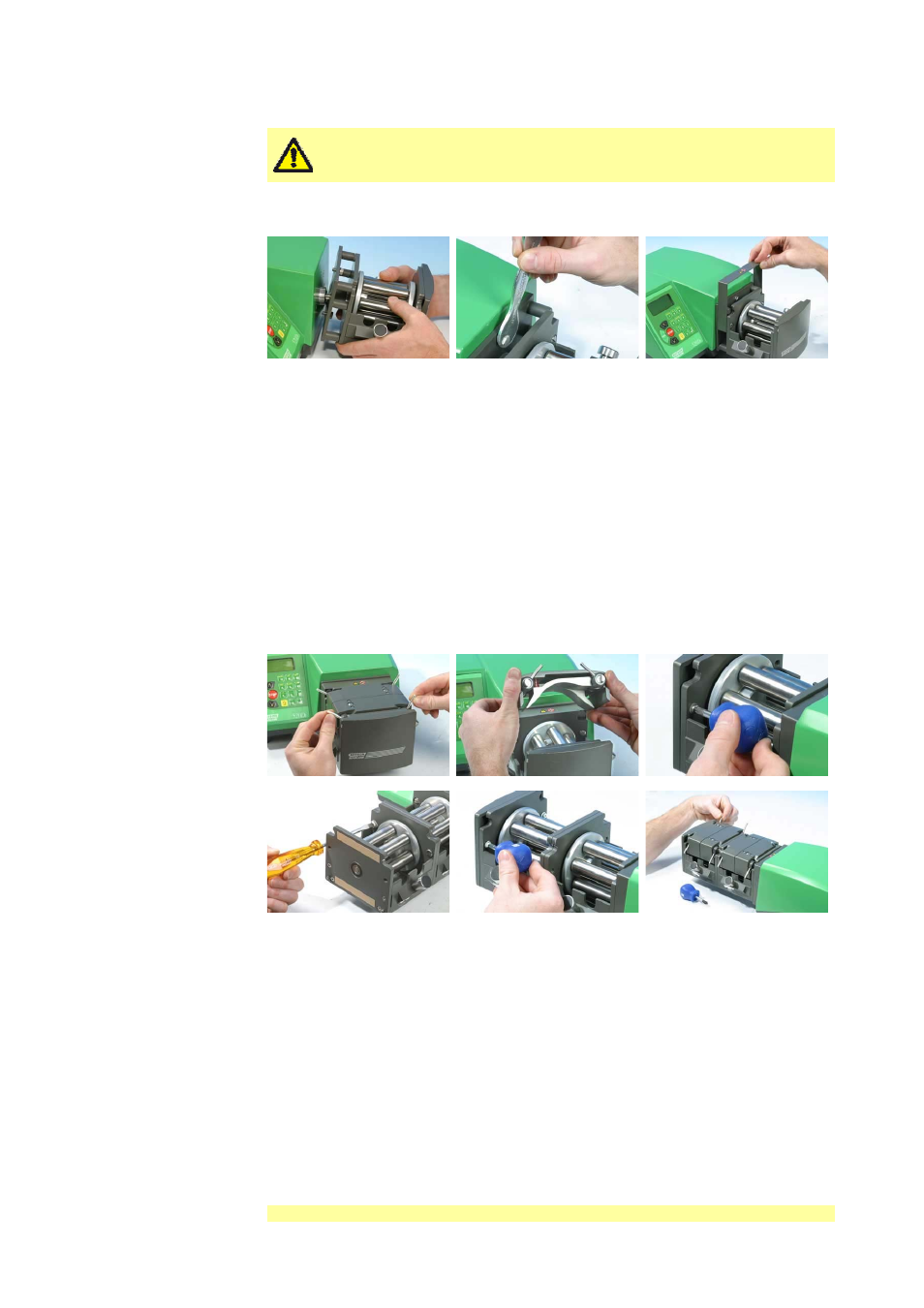

7.1 Montaggio e smontaggio della testina 505L
Montaggio e smontaggio della testina

Lubrificare la linguetta dell'albero di azionamento. Posizionare la testina centralmente
sulla parte anteriore del corpo della testina e girare manualmente il rotore fino a quando
l'albero del rotore con le tacche non aggancia la linguetta sull'albero di azionamento.
Assicurarsi che i due bulloni di fissaggio imprigionati si allineino con i fori superiore e
inferiore sulla superficie di azionamento.

Utilizzare una chiave aperta da 10 ml per serrare i bulloni di fissaggio a 3 Nm.

Posizionare il coperchio dell'adattatore sulla piastra della superficie posteriore della
testina e sulla testa dei bulloni di fissaggio prigionieri. Spingere verso il basso fino allo
scatto che denota l'innesto.

Per smontare il corpo della testina, eseguire questa procedura al contrario.
Montaggio di una testina supplementare
La parte anteriore della testina 505L è dotata di una piastra di copertura che si tiene in
posizione con due viti. Per poter montare una seconda testina, questa piastra va smontata.

Sollevare le due leve su ciascun lato della testina e smontare il corpo.

Togliere le due viti che fissano la piastra di copertura sulla parte anteriore della testina
fissa. Può essere utile per questa operazione un cacciavite a croce corto. Smontare la
piastra di copertura.

Lubrificare la linguetta dell'albero di azionamento che sporge sul retro della testina
supplementare e la corrispondente scanalatura sulla parte anteriore della testina fissa.
Posizionare la testina supplementare in modo che la linguetta e la scanalatura si
innestino e allineare il corpo della testina supplementare con il corpo della prima testina,
quella fissa. Inserire le due viti di fissaggio di corredo della testina supplementare su
ciascun lato della testina stessa e serrarle. Applicare la piastra di copertura sulla testina
supplementare usando le due viti che la fissavano alla testina fissa.

Mettere in posizione i corpi testina e fissarli chiudendo le leve.
8 Caricamento del tubo nella testina 505L
Isolare sempre la pompa dall'alimentazione elettrica prima di smontare il
corpo della testina o di effettuare qualsiasi intervento di posizionamento,
smontaggio o manutenzione.
