connettore a Y per ottenere un flusso uniforme.


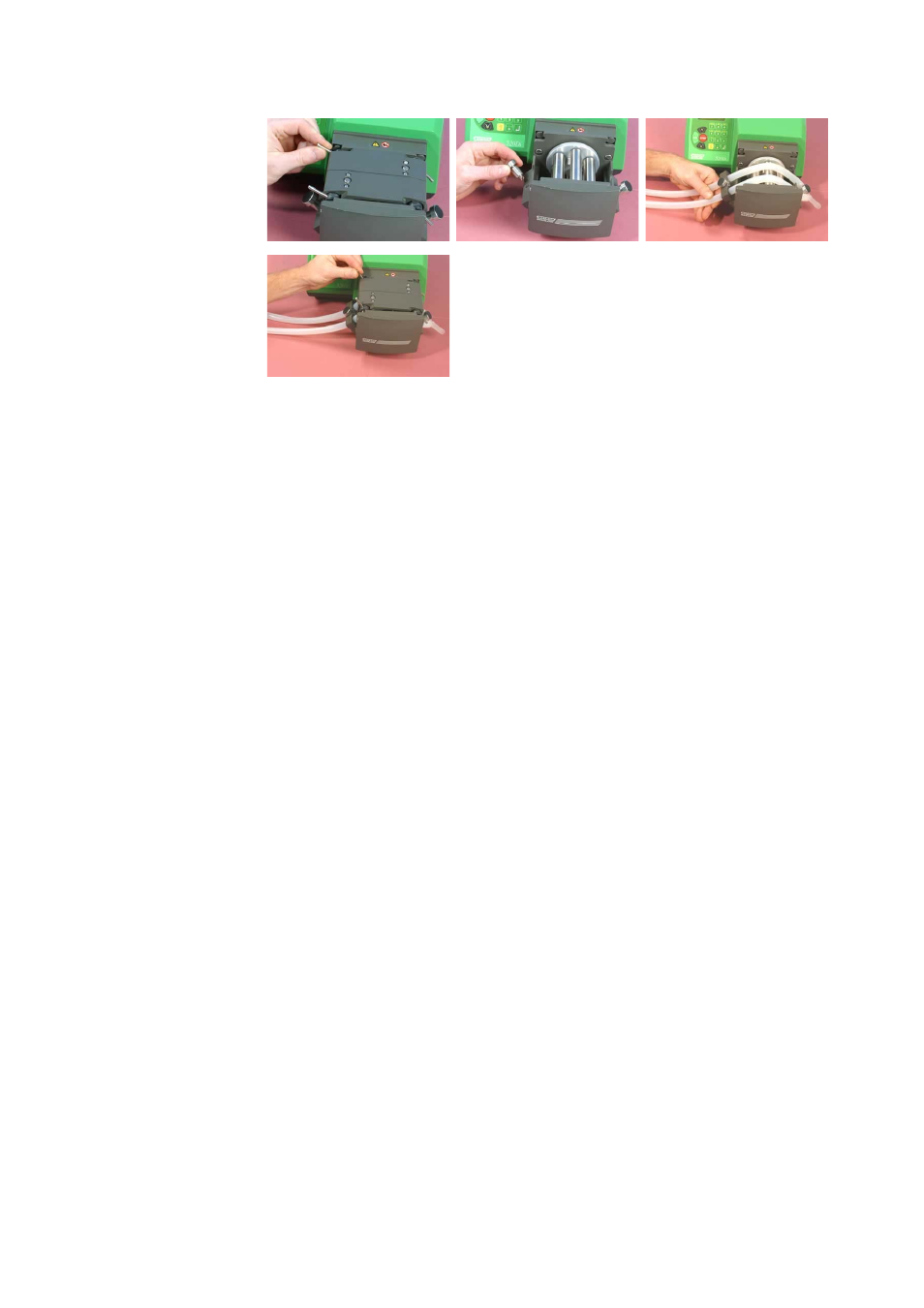

Sollevare le due leve su ciascun lato della testina e smontare lil corpo.

Smontare il supporto a forma di fungo sul lato di aspirazione della pompa ruotandolo in
senso antiorario di un quarto di giro e estraendolo. Non smontare il supporto sul lato di
erogazione.
 Montare due tratti di tubo sui rami superiori del connettore a Y. Appoggiare il gruppo così
ottenuto sul rotore, con il connettore a Y sul supporto finale sul lato di erogazione.

Sono disponibili morsetti per tubo, contrassegnati con il diametro nominale per il tubo a
cui sono adatti. Tirare i due tratti di tubo in modo che siano tesi e fissarli saldamente con
un morsetto delle dimensioni corrette sul lato di aspirazione della testina usando la base
a baionetta utilizzata in precedenza per il supporto a forma di fungo. Può essere più
comodo inserire i tubi nelle sezioni arcuate del morsetto prima di fissare il morsetto.

Sostituire il corpo della testina e fissarlo chiudendo le due leve.
I tubi per il trasferimento possono ora essere attaccati ai connettori.
