10 Regolazione del corpo della testina 505L
Il corpo della testina è predisposto per l'utilizzo con tubi con parete da 2,4 mm e diametro
interno compreso fra 1,6 e 9,6 mm. Non tentare di modificare la distanza di 14,3 mm tra il
corpo e la parte superiore della testina.

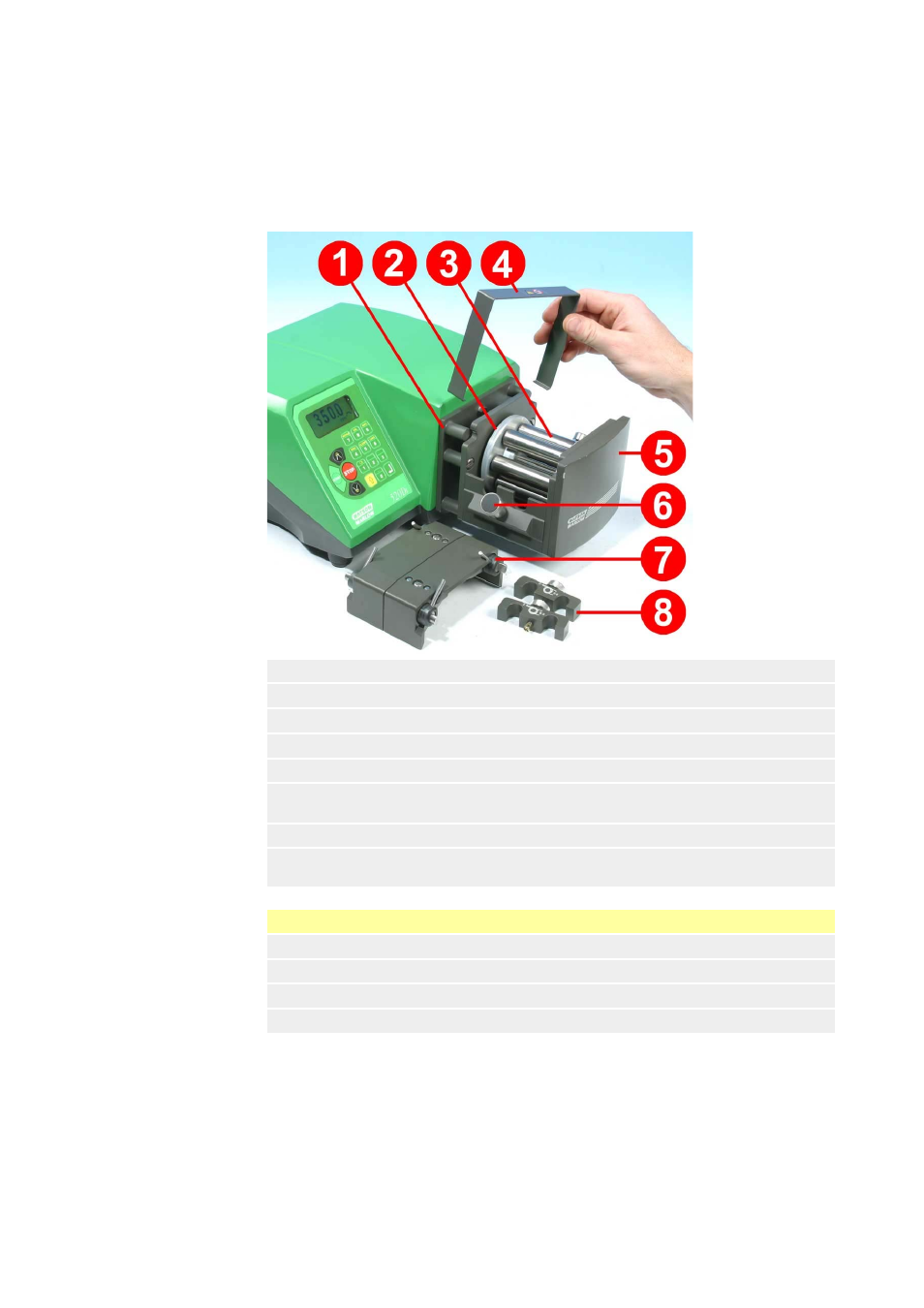

11 Ricambi per la testina 505L
1 MNA0338A Piastra adattatrice
2 BB0014 Cuscinetto dell'albero di azionamento
3 MNA0371A Gruppo del rotore
4 MN0862S Piastra di copertura
5 MN1029C Piastra finale
6 MNA0339A Supporto a forma di fungo per il posizionamento del tubo (ne servono
due)
7 MNA0333A Gruppo corpo testina
8 059.4001.000 Set fermagli per tubi comprende due fermagli per ciascuna delle sei
dimensioni del tubo
Morsetti per tubi per la testina 505L
Serie completa: 059.4001.000
diametro interno 1,6 mm MNA0340A diametro interno 3,2 mm MNA0341A
diametro interno 4,8 mm MNA0342A diametro interno 6,4 mm MNA0343A
diametro interno 8 mm MNA0344A diametro interno 9,6 mm MNA0345A
