8.3 505L: utilizzo di due tubi indipendenti
Questa opzione può essere utilizzata per consentire alla 505L di funzionare come testina a
due canali.


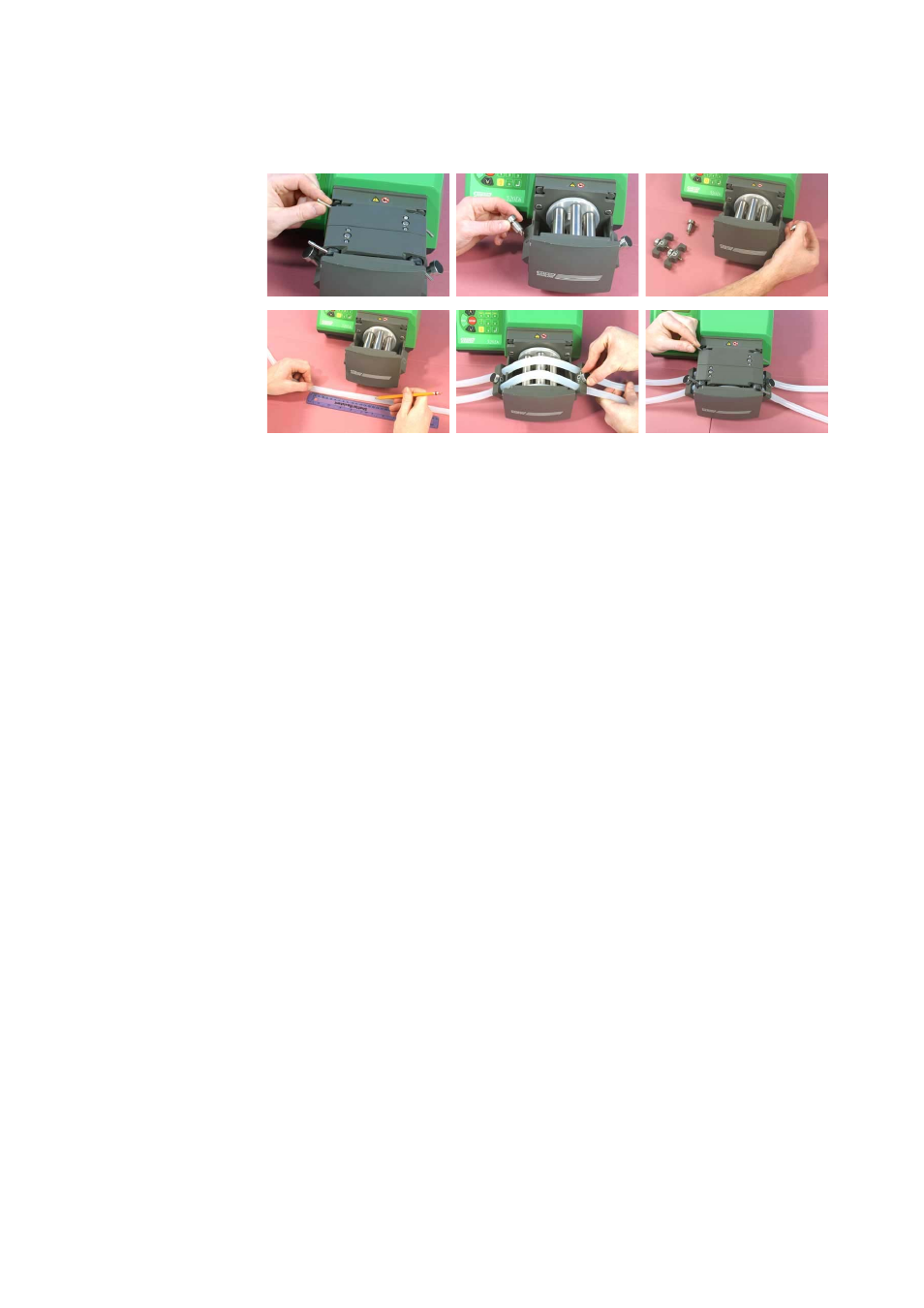

Sollevare le due leve su ciascun lato della testina e smontare il corpo.

Smontare il supporto a forma di fungo su entrambi i lati della pompa ruotandolo in senso
antiorario di un quarto di giro e estraendolo.
 Contrassegnare una lunghezza di 145 mm su due tratti di tubo di 8 mm di diametro;
alternativamente, contrassegnare una lunghezza di 150 mm su due tratti di tubo di 9,6
mm di diametro.

I morsetti del tubo sono contrassegnati con il diametro nominale per il tubo a cui sono
adatti. Fissare i tubi al lato di aspirazione della testina con un morsetto delle dimensioni
corrette allineando uno dei contrassegni su ciascun tubo con la superficie interna del
morsetto. Fissare il morsetto inserendo la baionetta di fissaggio nell'alloggiamento
utilizzato in precedenza per il supporto a forma di fungo e ruotandolo in senso orario di
un quarto di giro.

Tirare leggermente i tubi e fissarli con il secondo morsetto allo stesso modo, con la
seconda coppia di contrassegni allineata con l'interno del secondo morsetto. Può essere
più comodo inserire i tubi nelle sezioni arcuate del morsetto prima di fissare il secondo
morsetto.

Sostituire il corpo della testina e fissarlo chiudendo le due leve.
Nota: dopo aver montato i nuovi tratti di tubo di Marprene, mettere in funzione la
pompa per circa mezz'ora e quindi ritendere il tubo, assicurandosi che le lunghezze
nominali indicate in precedenza siano ripristinate. Se si utilizzano tratti di tubo superiori a
quelli descritti, i tubi possono spostarsi all'interno della testina e venire danneggiati.
