Tenere sempre puliti i rulli e tutte le parti della testina.
Si consiglia sempre il montaggio di tubi più lunghi di quanto richiesto per consentire lo
spostamento dei medesimi nella testina. Ciò aumenterà la durata dei tubi e ridurrà al
minimo il tempo di inattività a causa di rotture per usura
Grazie alle capacità di avviamento automatico, queste pompe non richiedono valvole.
Qualunque valvola montata, non deve limitare il flusso del circuito pompa.
Selezione dei tubi L’elenco delle compatibilità chimiche pubblicate nel catalogo della
Watson-Marlow, serve solo come guida. In caso di dubbio sul materiale di un tubo e del
relativo fluido, si consiglia di richiedere una scheda campione del tubo ed effettuare prove
di immersione.
Installazione
Per assicurare una corretta lubrificazione degli ingranaggi interni, far funzionare la pompa
solo se i suoi piedi poggiano su una superficie orizzontale.
Togliere la piastra trasparente dal pannello posteriore per accedere al selettore di
tensione ed al blocco dei terminali.
Posizionare il selettore del voltaggio o a 120V per tensioni 100-120V 50/60Hz
oppure a 240V per tensioni 220-240V 50/60Hz.
Inserire il cavo di alimentazione di rete attraverso il punto di ingresso a destra del
retro e collegare il cavo al blocco dei terminali come illustrato sul pannello
posteriore.
Vi sono due connettori alternativi. Uno accetta un condotto rigido o flessibile da
20mm e l’altro accetta un cavo elettrico rivestito di PVC a tre anime, da 0,75
millimetri quadrati (mediante l’adattatore a vite fornito), per l’utilizzo di un cavo di
alimentazione.
Accertarsi che il cavo di rete sia tenuto saldamente nella guarnizione fissacavo, in
modo da mantenere una protezione di ingresso cavo a norma IP55.
Rimontare la piastra trasparente e la guarnizione sul recesso.

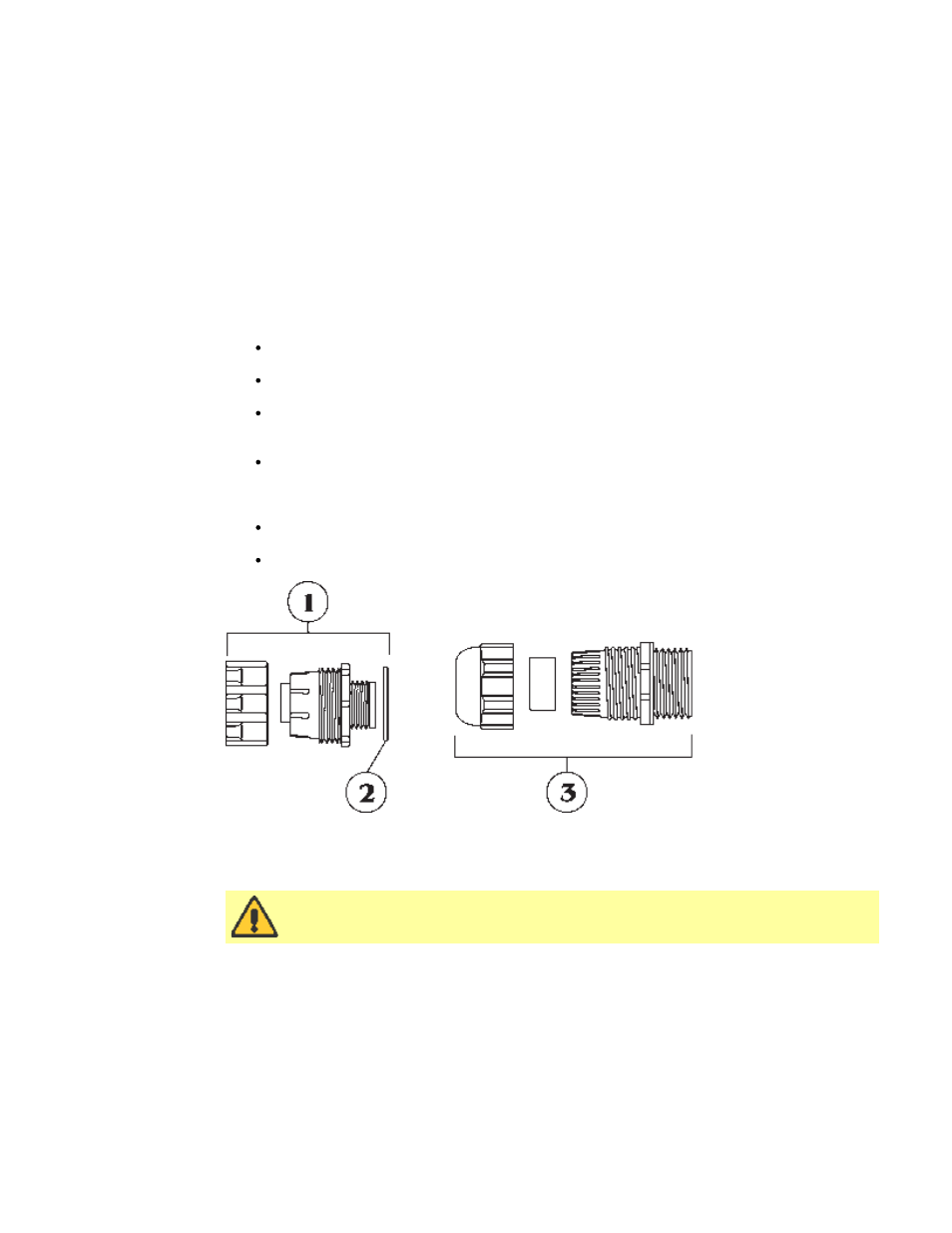

1. Premistoppa di protezione dalla tensione di cavi blindati GR0018
2. Rondella GR 0019
3. Premistoppa di protezione dalla tensione GR 0031
Se i componenti di montaggio non vengono correttamente rimontati, si
potrà compromettere lo standard di protezione di ingresso cavo.
Recesso del pannello posteriore
Il recesso del pannello posteriore della pompa allogia i seguenti componenti:
1. Portafusibili
2. Morsettiera
3. Interruttore di selezione della tensione
