Prima di caricare il tubo, verificare che tutti i rulli ruotino liberamente, che gli
attacchi del tubo e le scanalature di posizionamento siano puliti e che, se usato, il
tubo dello scarico controllato non sia ostruito.
Chiusura della protezione della testina e avviamento
Assicurarsi che la guarnizione della protezione sia pulita; sostituirla, se necessario.
Assicurarsi che i rulli siano innestati e bloccati contro la tubazione.
Chiudere la protezione e premerla contro la guida fino a innestare il fermo.
Collegare un tubo adeguato alla testina usando gli appositi connettori dell’elemento
tubo.
Posizione dei morsetti del tubo continuo sulle testine 620R e 620R4
Selezionare la serie di morsetti adeguata alle dimensioni del tubo da usare.
Posizionare le due metà dei morsetti a “U” della guida negli attacchi della testina (La
forma a “U” assicura il corretto caricamento).
Posizionare le metà corrispondenti dei morsetti della protezione che hanno delle
sezioni rialzate a “T” per il posizionamento nelle scanalature della superficie interna
della protezione al di sopra e al di sotto della cerniera della protezione. Premere e
far scorrere nella relativa posizione di bloccaggio.
Chiudendo la protezione si allineano le due metà dei morsetti attorno al tubo.
620R, 620RE4 Caricamento dell’elemento tubo
Le testine con elemento 620RE sono predisposte in stabilimento per accettare
elementi tubo Watson-Marlow LoadSure. La resa nel pompaggio viene compromessa
se non si usano elementi tubo Watson-Marlow LoadSure.
Disinnestare i rulli.
Posizionare una delle flange a “D” nell’attacco inferiore. (La flangia a “D” assicura
che l’elemento venga caricato correttamente).
Avvolgere l’elemento tubo attorno ai rulli disinnestati del rotore.
Posizionare la seconda flangia a “D” nell’attacco superiore.
Assicurarsi che la superficie piatta di ogni flangia a “D” sia a livello della superficie di
tenuta della flangia della guida.
Innestare i rulli.
Chiudere la protezione e premere contro la guida fino a innestare il fermo.

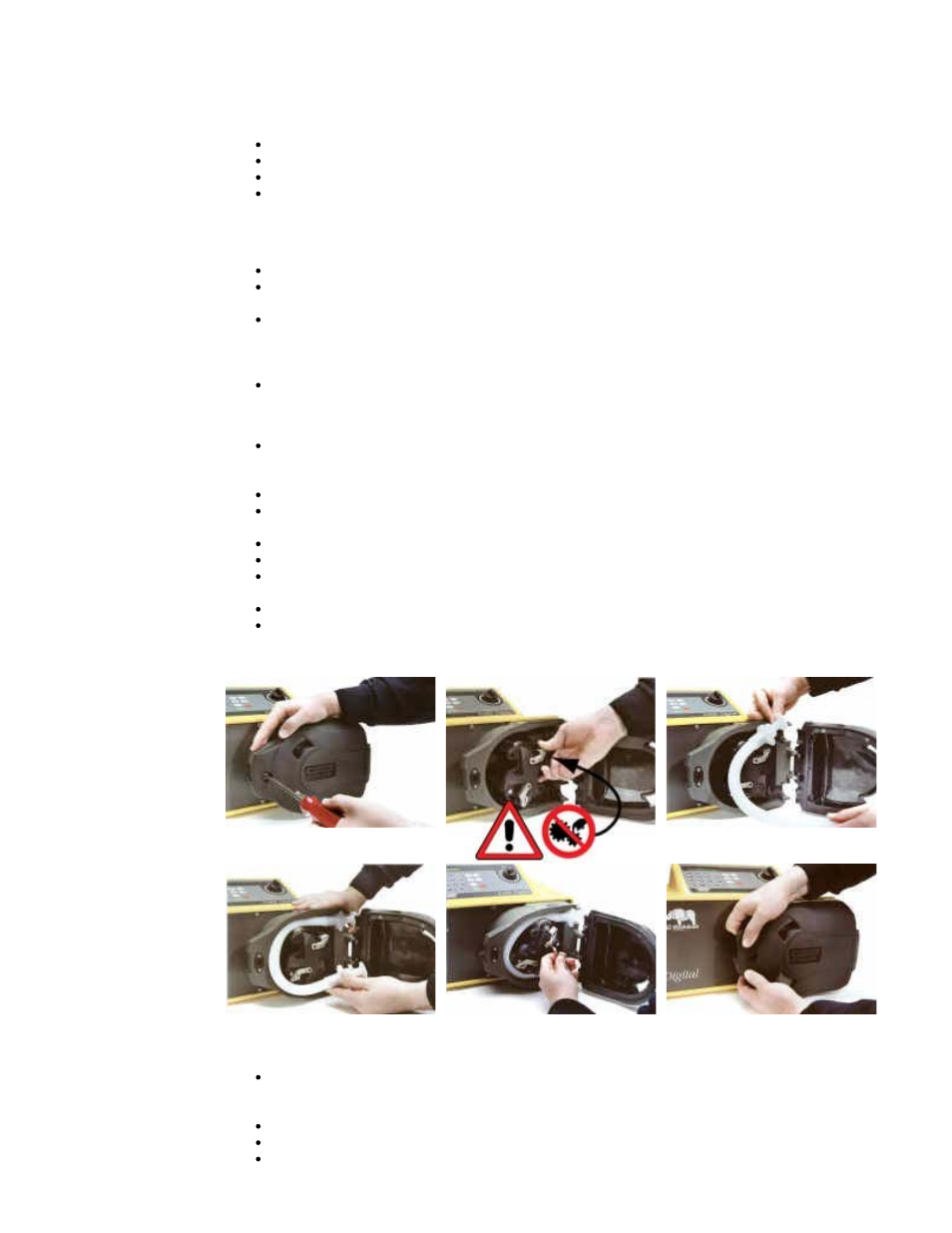

Caricamento dell’elemento tubo
620R Caricamento del tubo continuo
Le testine a tubo continuo 620R sono predisposte in stabilimento per accettare tubi
Watson-Marlow serie 600 con pareti da 3,2 mm. La resa nel pompaggio viene
compromessa se non si usano tubi Watson-Marlow.
Selezionare la serie di morsetti esatti per le dimensioni dei tubi da usare.
Disinnestare i rulli.
Posizionare un’estremità del tubo nel morsetto a “U” dell’attacco inferiore e tenerla
