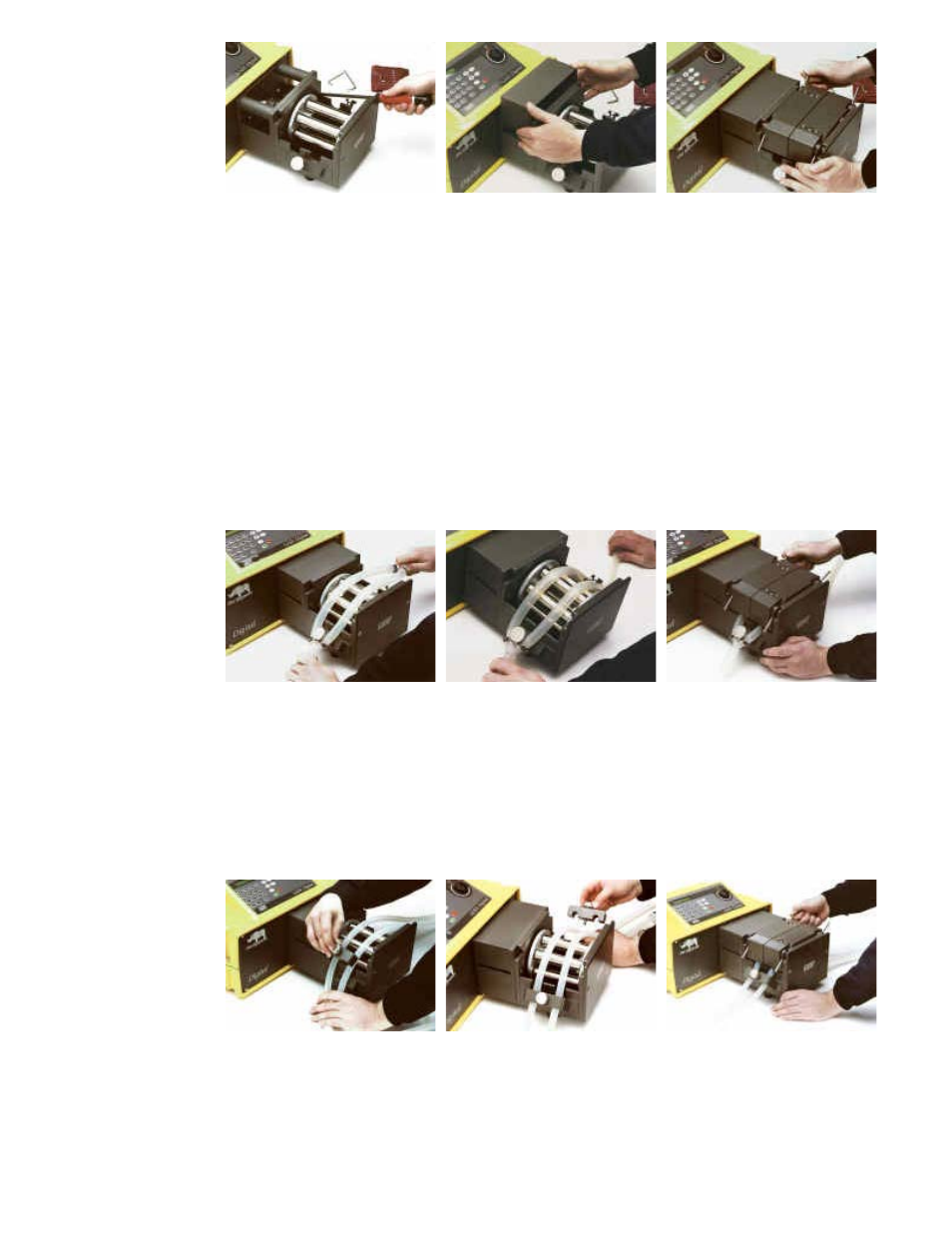

625L Caricamento del tubo
Raccordo a doppia y
Sollevare le leve di centraggio del canale e togliere il canale. Fissare un’estremità del
raccordo a doppia y sopra una delle mollette di fissaggio della 625L. Tendere il raccordo
sopra il rotore e fissare l’altra estremità del raccordo sopra la seconda molletta di fissaggio
della 625L. Rimettere il canale e spingere verso il basso le leve di centraggio del canale.
(Vedere Installazione della testina).
Tubi a doppio ingresso
Sollevare le leve di centraggio del canale e togliere il canale. Ruotare e togliere la molletta
di fissaggio della 625L. Collegare i tubi a doppio ingresso e il tubo di uscita servendosi del
corretto raccordo a y e delle fascette stringitubo. Montare i tubi d’ingresso nel blocco
fissatubi dalla grandezza corretta. Fissare il blocco fissatubi sulla 625L (spingere verso il
basso e ruotare il dispositivo di fissaggio per bloccarlo in posizione). Tendere i tubi sopra il
rotore e fissare l’estremità del raccordo a y sopra la seconda molletta di fissaggio della
625L. Rimettere il canale e spingere verso il basso le leve di bloccaggio del canale.
Due tubi indipendenti
Sollevare le leve di bloccaggio del canale e togliere il canale. Ruotare e togliere le mollette
di fissaggio della 605L. Montare i due tubi nei blocchi fissatubi dalla grandezza corretta
Distanza tra i blocchi = 230 mm per diametri interni di fino a 8,0 mm; 240 mm per
diametri di 12,0 e 16,0 mm. Montare il blocco fissatubi del tubo d’ingresso sulla 625L.
Tendere i tubi sopra il rotore e montare il secondo blocco fissatubi sulla 605L. Rimettere il
canale e spingere verso il basso le leve di centraggio del canale. Quando si utilizza
Marprene, è importante controllare la distanza tra i blocchi fissatubi dopo 30 minuti di
esercizio.
Manutenzione della 625L
Controllare di tanto in tanto che tutti gli organi abbiano libertà di movimento. Qualora si
rovescino liquidi aggressivi sul la testina della pompa, toglierla dal motore e pulire con un
detergente neutro.
Regolazione del canale della 625L
