16 XX0220 Chiave - metallo
17 MR2029T Distanziale mozzo albero/rotore MG605 per azionamento
protetto
18 MR2059T Adattatore - Bodine (anello in polipropilene bianco)
19 FN0488 Viti di posizionamento corpo testina azionamento protetto
20 FN0523 Vite di posizionamento corpo testina close coupled bullone di
posizionamento M6x20
21 FN0581 Rondella posizionamento rotore M6
22 FN0520 Bullone posizionamento rotore M6 x 25
23 TT0006 Chiave brugola da 5mm
24 MA0017 Magnete protezione
CN0187 Tappo di otturazione 10.72M
MRA0268A Complessivo interruttore portello azionamento protetto
MRA0279A Complessivo interruttore portello close coupled
Testina della pompa 625L
La pompa a doppio effetto e canali laterali 625L utilizza raccordi per tubi a doppio y aventi
uno spessore di 4,0mm per eliminare gli effetti delle pulsazioni e garantire la precisione del
dosaggio e dell’erogazione. La 625L può essere usata con tubi al silicone e al Marprene con
un diametro interno di 16,0 mm massimo. Usare un tubo dallo spessore di 4,0mm per
garantire le prestazioni ottimali e la migliore movimentazione di liquidi viscosi.
È anche possibile usare la 625L con due tubi separati, anche se questa soluzione può
provocare una certa variazione da canale a canale e una pulsazione minima. Per il
montaggio di tubi separati o per il montaggio di due tubi ad un singolo raccordo di uscita,
occorre usare blocchi fissatubi.

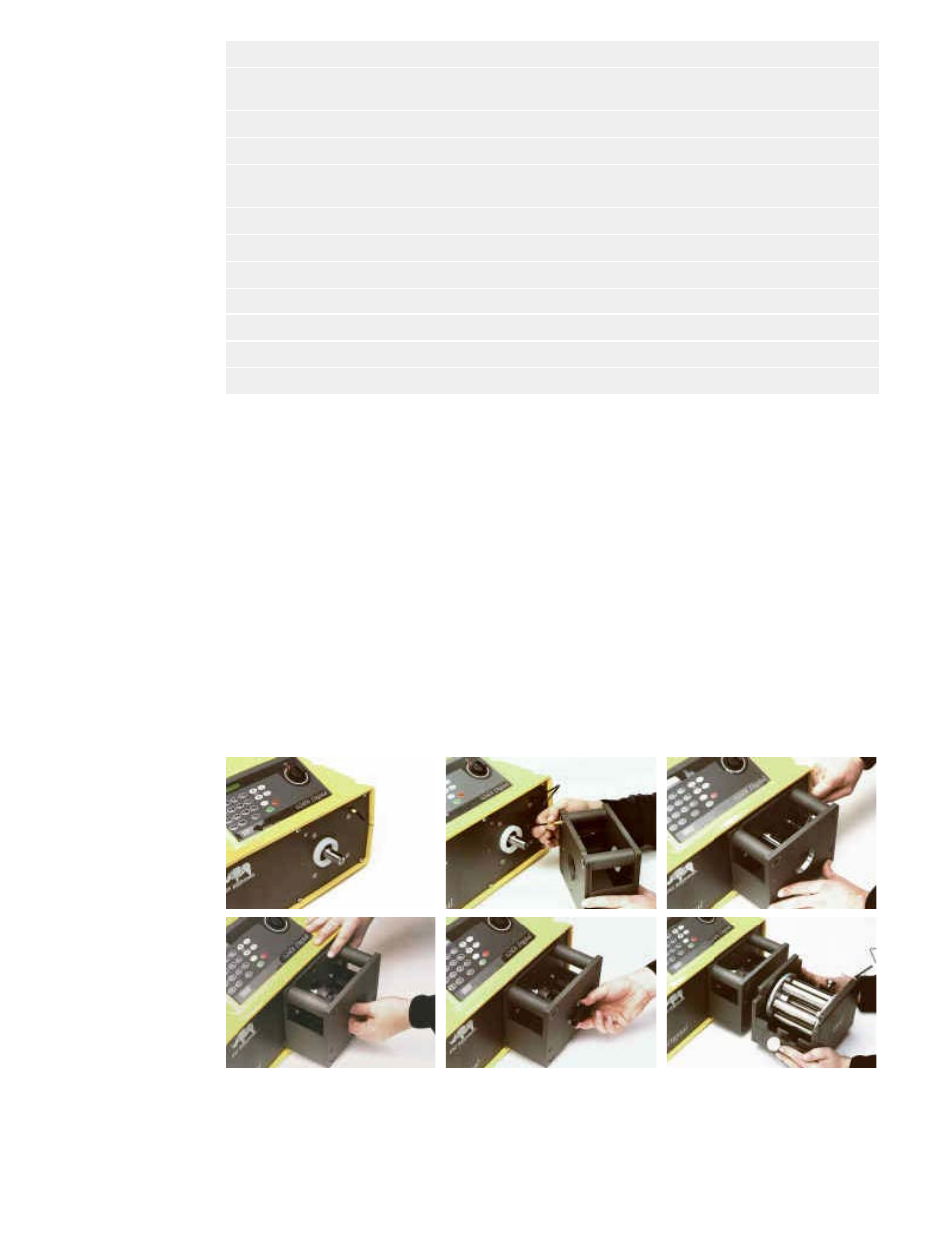

Installazione della 625L
Staccare il coperchio della piastra di montaggio e la guida dalla 625L. Allineare il dente di
innesto dell’albero conduttore e la fessura centrale dell’albero della 625L. Montare la 625L
sulla pompa. Serrare le viti superiori e inferiori della piastra di montaggio. Per smontare la
testina della pompa estrarre il coperchio della piastra di montaggio e la guida, allentare le
viti superiori e inferiori di fissaggio della piastra di montaggio e sfilare la testina dalla
pompa.
