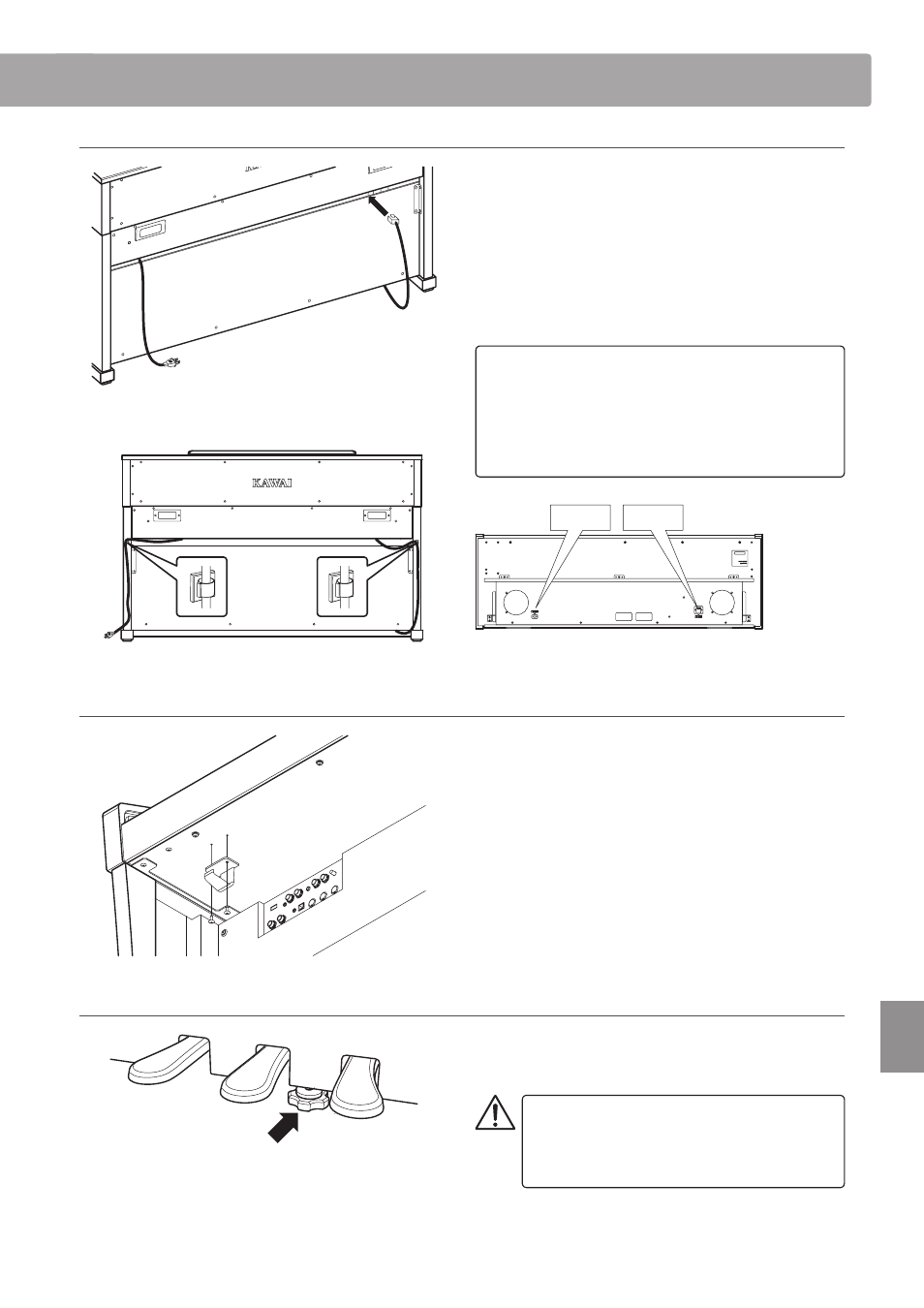

4. Collegare i cavi
Passare il cavo dei pedali estendendolo dalla pedaliera verso la
parte frontale e attraverso l’apertura sul pannello posteriore.
Sulla parte anteriore dell’unità principale inserire il cavo dei
pedali nel corrispondente terminale volgendo posteriormente
la parte sporgente del terminale.
Inserire il terminale del cavo elettrico l nella presa AC IN
passare la spina posteriormente attraverso l’apertura del
pannello posteriore.
Importante
• Prestare attenzione alla direzione della parte
sporgente del connettore.
• Inserire il oonnettore diritto senza sforzarlo.
* Quando viene tolto il cavo, rimuovere il connettore
tenendo rivolta verso il basso la parte sporgente.
PEDALI AC IN
Parte anteriore
dell’unità
principale
Parte posteriore
dell’unità
principale
Fissare i cavi con i relative morsetti.
5. Attaccare il gancio cuffi e
Fissare il gancio con due viti autofi lettanti presenti nello stesso
imballo e stringerle.
6. Ruotare il regolatore
Ruotare il regolatore posto sul retro della pedaliera sino
a che non fa contatto con il pavimento e la pedaliera è
completamente fi ssata.
Se il regolatore non fa contatto con il pavmento,
la pedaliera potrebbe danneggiarsi.
Quando spostate lo strumento, sollevatelo
abbastanza da evitare che graffi il pavimento.
Cavo dei pedali
Cavo elettrico
