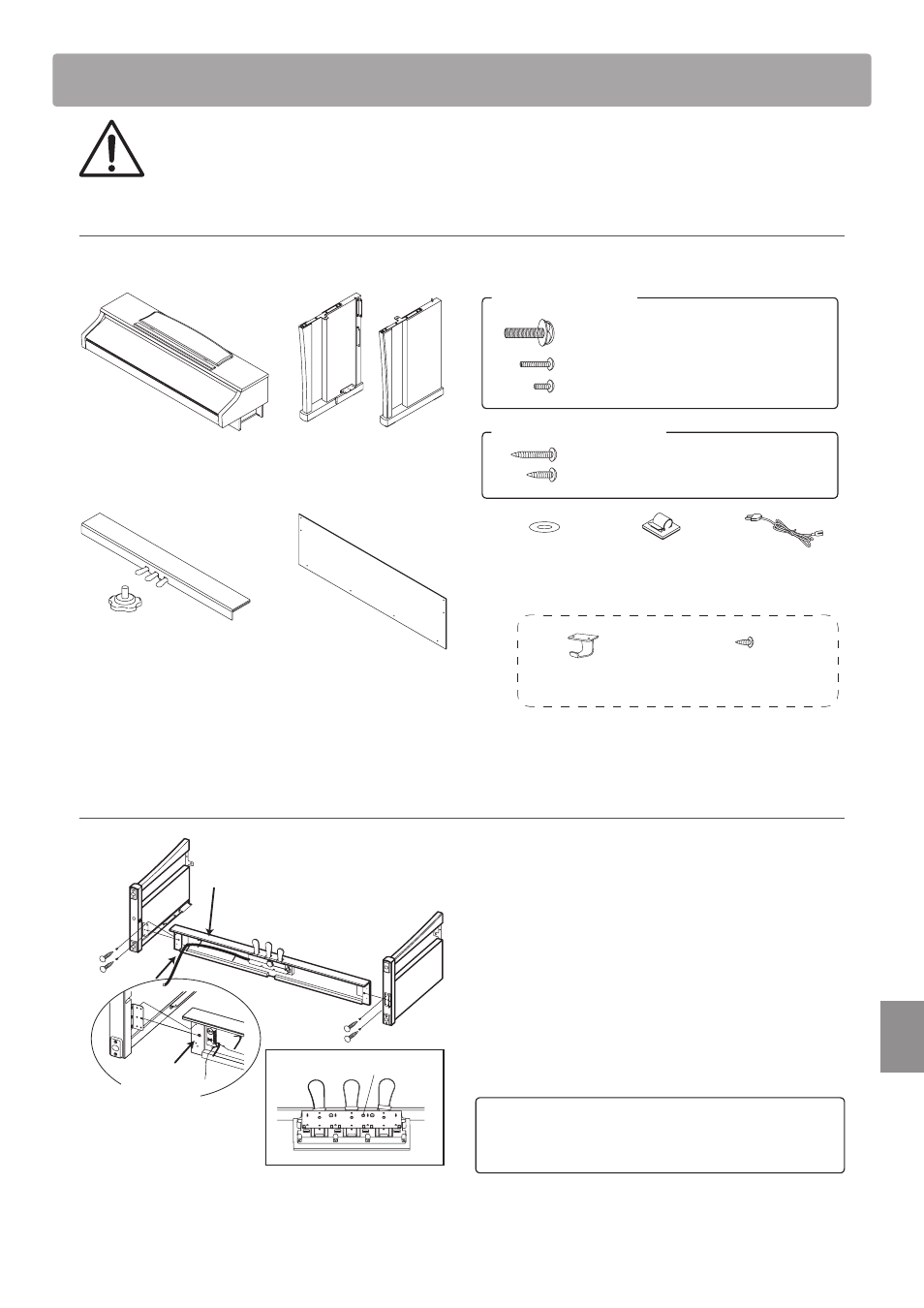

Assemblaggio del digitale CA63
L’assemblaggio richiede l’intervento di due persone.
Per movimentare questo prodotto, sollevarlo orizzontalmente prestando attenzione per evitare di imprigionare le
mani o farlo cadere sui piedi.
„ Parti
Prima di assemblare questo strumento, controllare che siano presenti tutte le parti. Utilizzare un avvitatore Philips.
c Base pedale 1 pezzo
Regolatore pedale 1 pezzo
d Pannello posteriore
1 pezzo
Vite con fi nale piatta
e Vite (con rondella piatta e rondella
normale) 2 pezzi
f Vite (lunga nera) 2 pezzi
g Vite (corta nera) 4 pezzi
j Rondella
2 pezzi
m Cavo cuffi a 1 set
k Fermacavo
2 pezzi
l Cavo elettrico
1 pezzo
a Unità principale b Pannelli laterali 2 pezzi
(sinistro, destro)
Vite con fi nale appuntita
i Vite autofi lettante (corta metallo) 4 pezzi
h Vite autofi lettante (lunga nera) 4 pezzi
Gancio cuffi a
Viti montaggio gancio
cuffi
a (2 pezzi)
1. Assemblare i pannelli laterali b e la base dei pedali completa di regolatore c
Svolgere il cavo di connessione dei pedali (solo un alloggiamento)
unito alla pedaliera c, e passarlo all’esterno. Inserire per 1 cm. il
regolatore (vite di regolazione d’altezza) nel foro contrassegnato
da una freccia e posto nella parte posteriore della pedaliera.
Inserire la vite temporaneamente montata sulla pedaliera
c nell’apertura metallica sul pannello laterale, far aderire
bene il pannello laterale b alla pedaliera, e fi ssarli con la vite
temporanea. Ci sono due pannelli laterali, sinistro e destro,
pertanto prestare attenzione alla loro corretta collocazione.
Inserire la vite argentata appuntita i nell’altro foro e fi ssare
con le viti i pannelli laterali e la pedaliera.
Importante
• Assicurarsi che i pannelli laterali (sinistro/destro)
siano fissati saldamente alla pedaliera.
i
i
b
b
Svolgere il cavo (1 alloggiamento)
Viti per il
montaggio
temporaneo
Foro regolatore
Continua alla pagina seguente ¼
