Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8
Disposizione dei pezzi

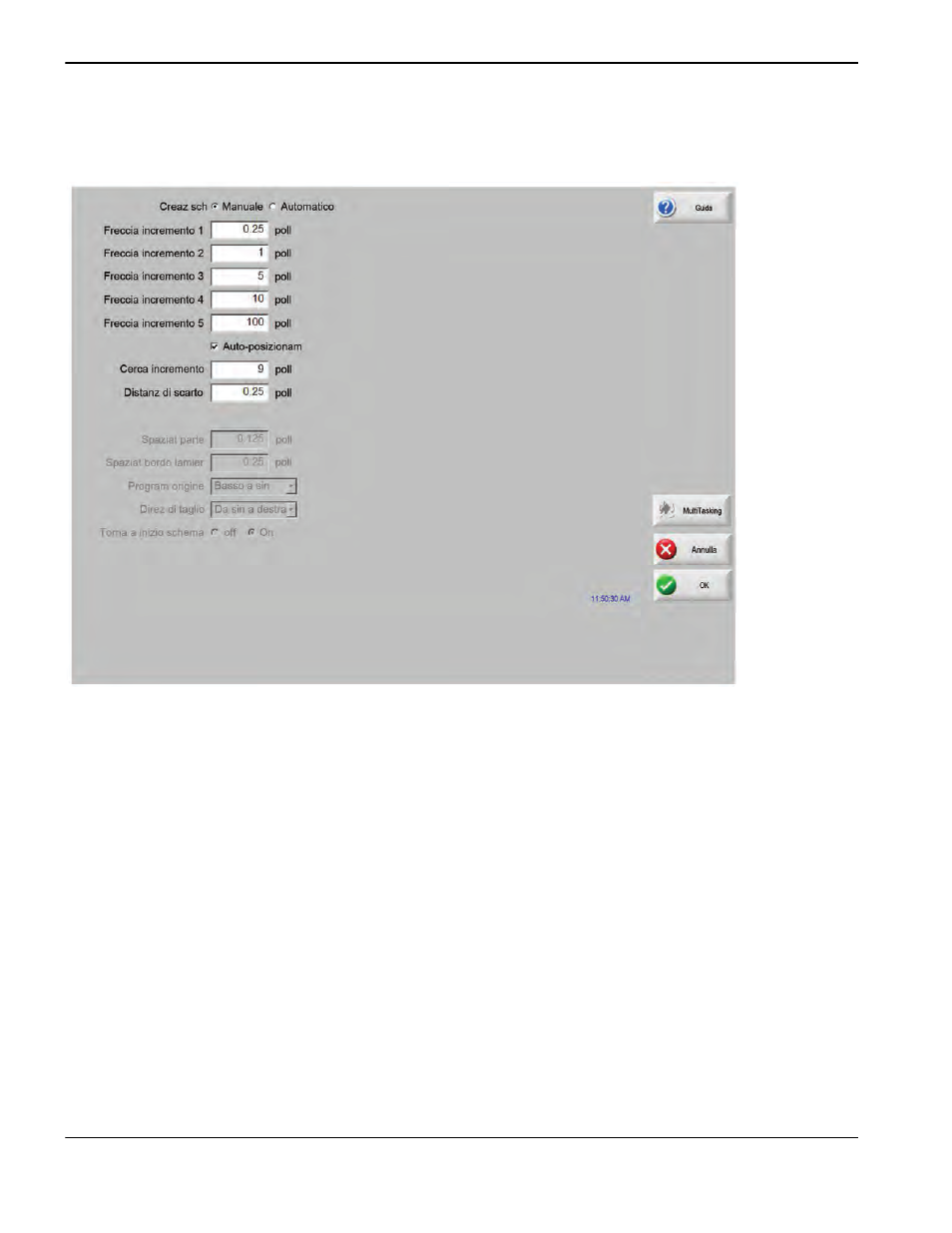

Configurazione Nester
I seguenti parametri di configurazione consentono di configurare il processo manuale di creazione dello schema.
Creazione schema Selezionare Manuale.
Incremento freccia 1 – 5 In questa schermata si possono selezionare diversi incrementi dello spostamento. Queste
dimensioni vengono utilizzate come riferimenti della distanza di spostamento quando si premono i tasti
freccia per posizionare i componenti in posizione sulla lamiera.
Posizionamento automatico La funzionalità automatica di posizionamento automatico del software Nester consente
di creare schemi a blocchi. Questo tipo di creazione dello schema mette a confronto le dimensioni generali
del blocco della parte selezionata e ricerca il successivo blocco disponibile sulla lamiera sufficientemente
ampio da accogliere la parte che viene caricata.
La funzionalità Posizionamento automatico non consente il posizionamento delle parti su altre parti o
all’interno di altre parti. Se si desidera tuttavia aggiungere parti alle aree di scarto è possibile disattivare
questa funzione.
Se la funzionalità Posizionamento automatico non è selezionata, le parti importate vengono impilate in
basso a sinistra della lamiera ed è necessario disporle manualmente.
Cerca incremento Distanza del successivo blocco disponibile sulla lamiera utilizzabile per la parte successiva
aggregata nello schema.
Distanza di scarto Spazio che viene aggiunto a un blocco nello schema.
