Controlli altezza torcia
Watch Window
È possibile configurare una Watch Window per monitorare il controllo di altezza torcia.
Sensor THC

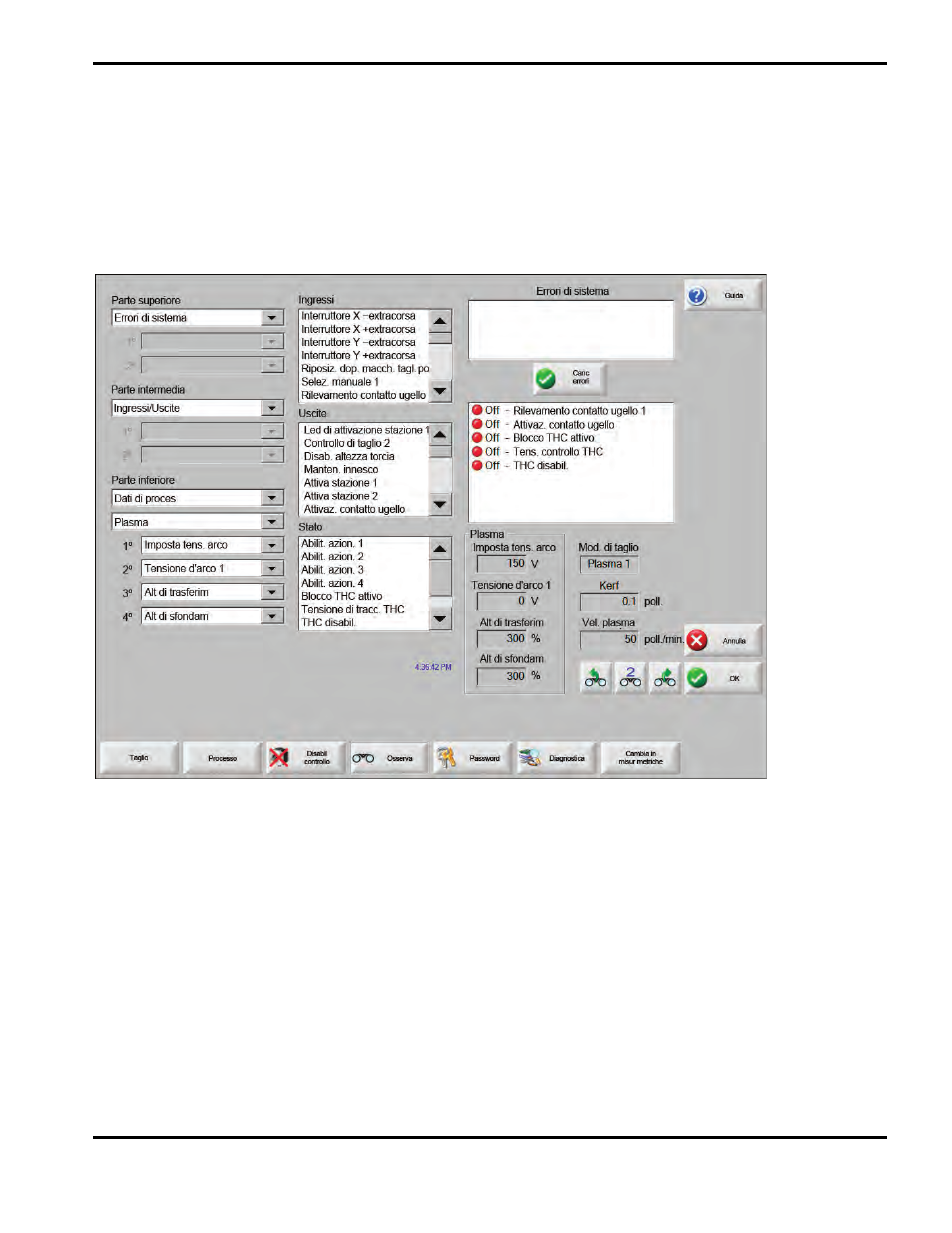

Di seguito è visibile un esempio di Watch Window per l’unità Sensor THC:
Per impostare questa Watch Window:
1. Scegliere Impostazioni > Controllo.
2. Scegliere Errori di sistema nell’elenco Posizione superiore.
3. Scegliere Ingresso/Uscita nell’elenco Posizione intermedia. L’elenco di stato viene visualizzato sotto gli elenchi
Ingressi e Uscite. Selezionare i seguenti bit di stato dall’elenco:
THC bloccato attivo Questo bit di stato viene attivato quando il controllo di altezza torcia, nelle modalità Imposta
tensione d’arco o Tensione dell’arco campionata, legge e trasmette la tensione dell’arco al CNC.
Tensione di tracciatura THC Questo bit di stato si attiva quando il controllo di altezza torcia regola l’altezza di taglio
in base alla tensione d’arco.
