Phoenix Software V9.74.0 Manuale dell’operatore 806404 Revisione 8 165
Controlli altezza torcia
Modalità Tensione d’arco campionata
La modalità Tensione d’arco campionata è quella più automatica. Questa modalità ottimizza la vita utile dei consumabili
perché compensa le variazioni di tensione d’arco durante l’usura dei consumabili.
Nella modalità Tensione d’arco campionata, l’unità THC esegue le stesse sequenze di rilevamento dell’altezza iniziale,
sfondamento, taglio e risalita, come nella modalità Imposta tensione d’arco. In ogni caso, dopo lo sfondamento il
Controllo altezza torcia (THC) esegue il campionamento della tensione d’arco in condizioni di funzionamento costanti. Il
THC usa la tensione arco campionata come tensione d’arco impostata per il resto del taglio.
Questa modalità richiede un IHS e un’acquisizione di tensione precisi. Inoltre, quando si seleziona la modalità Tensione
d’arco campionata, il CNC ignora i valori della sezione Imposta tens arco, nella tabella di taglio.

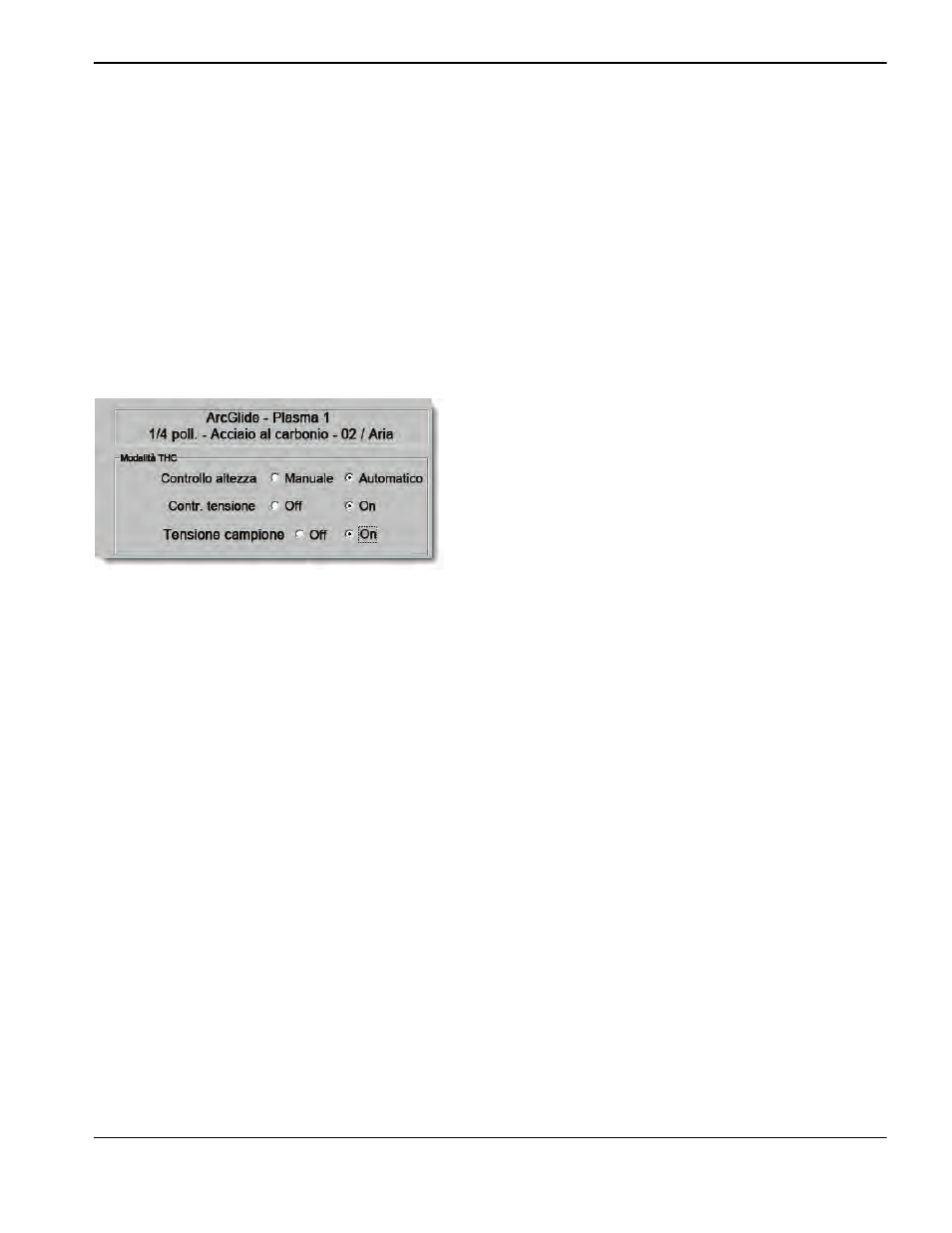

Per attivare la modalità Tensione d’arco campionata sull’unità ArcGlide, scegliere la modalità automatica e attivare il
campionamento della tensione.
La tensione d’arco campionata si usa per:
 Qualsiasi taglio o marcatura in cui sono possibili IHS e campione di tensione d’arco precisi
 Pezzi in lavorazione relativamente puliti, piani e piatti
 Parti con tagli di entrata cavi medi o lunghi
Sensor THC
Il Sensor THC è dotato dei seguenti componenti:
 Scheda ingresso analogico montata nel CNC
 40:1 scheda partitore di tensione
 Carrello meccanico e motore che sollevano o abbassano la torcia
Poiché l’unità Sensor THC è installata come asse del CNC, il CNC può coordinarne il movimento di Sensor THC con il
movimento degli assi X e Y per applicazioni come il taglio inclinato e il taglio di tubi.
