Taglio dei pezzi
Qualità di taglio non uniforme su una sola superficie del pezzo

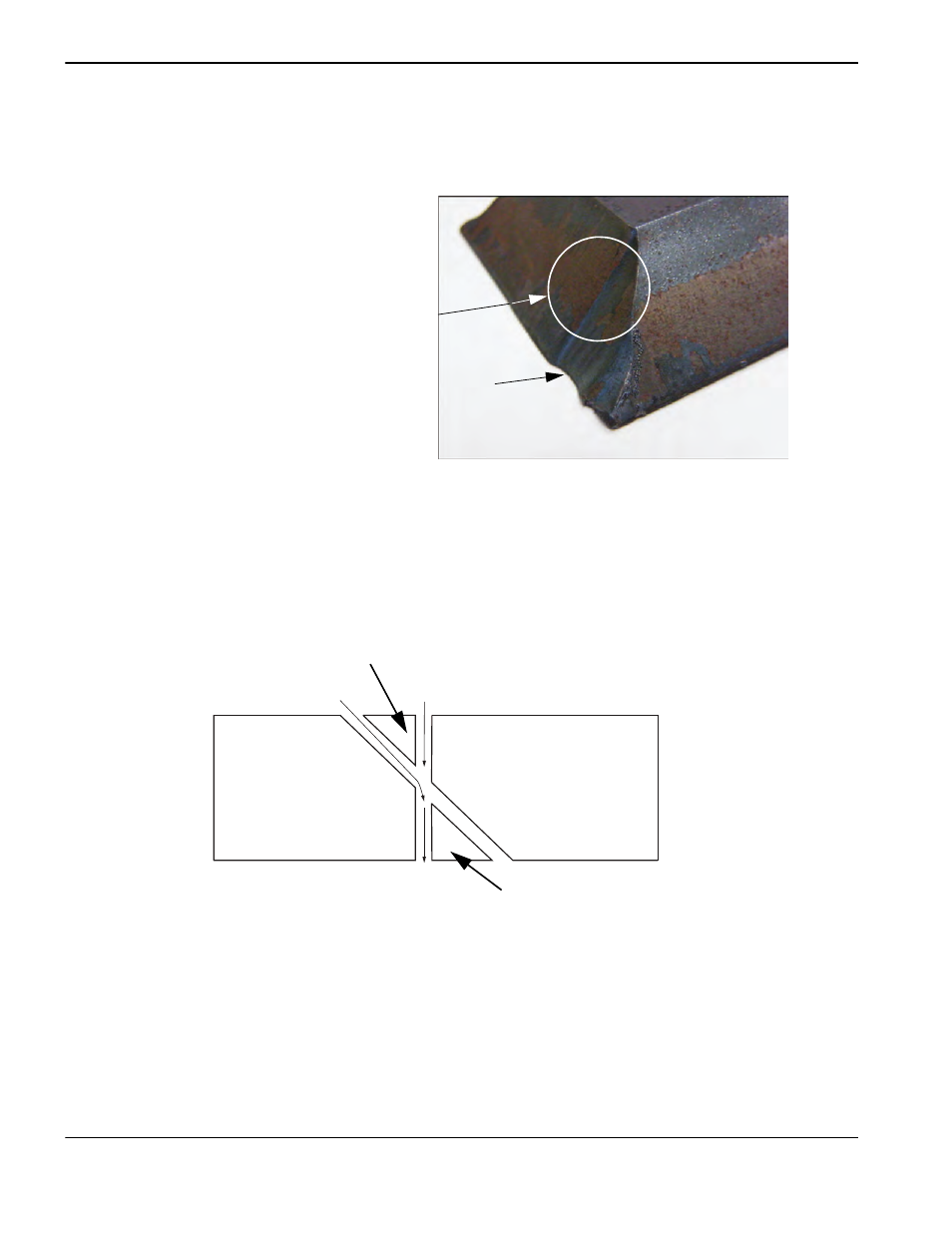

Nell’immagine che segue sono visibili due problemi con la qualità di taglio: una variazione della qualità di taglio a partire
dall’angolo nel profilo del pezzo e una cavità nel taglio.
Aumentare la lunghezza del segmento di taglio di entrata. Con un’entrata più lunga, la torcia può inserirsi in
corrispondenza della combinazione corretta di tensione d’arco e altezza di taglio. Per correggere la lunghezza del taglio di
entrata, fare riferimento al software CAM, quindi generare un nuovo programma.
Bordi arrotondati su tagli a Y superiori
Per i tagli a Y superiori, talvolta si può formare un bordo arrotondato se la base viene tagliata prima dell’angolo di smusso.
Gli esempi che seguono mostrano la vista laterale del pezzo con taglio inclinato a Y superiore.
Variazione tra l’angolo
e il profilo del pezzo
Cavità
2
1
Pezzo con taglio inclinato
Materiale di scarto
Base
Angolo inclinato
Materiale di scarto
Materiale di scarto
