Diagnostica e ricerca guasti
Utilizzo della funzione Oscilloscopio
È possibile utilizzare l’oscilloscopio per registrare l’I/O, l’uscita tensione servo agli amplificatori dell’unità, gli ingressi
analogici e lo stato unità mentre il CNC è in funzione. La griglia rappresenta la velocità alla quale la funzione sta
registrando i dati.
L’oscilloscopio può essere configurato per aiutare a individuare un problema con un ingresso o un’uscita o per registrare
una funzione e visualizzare file log.
Per creare un log dell’oscilloscopio, procedere come descritto di seguito:

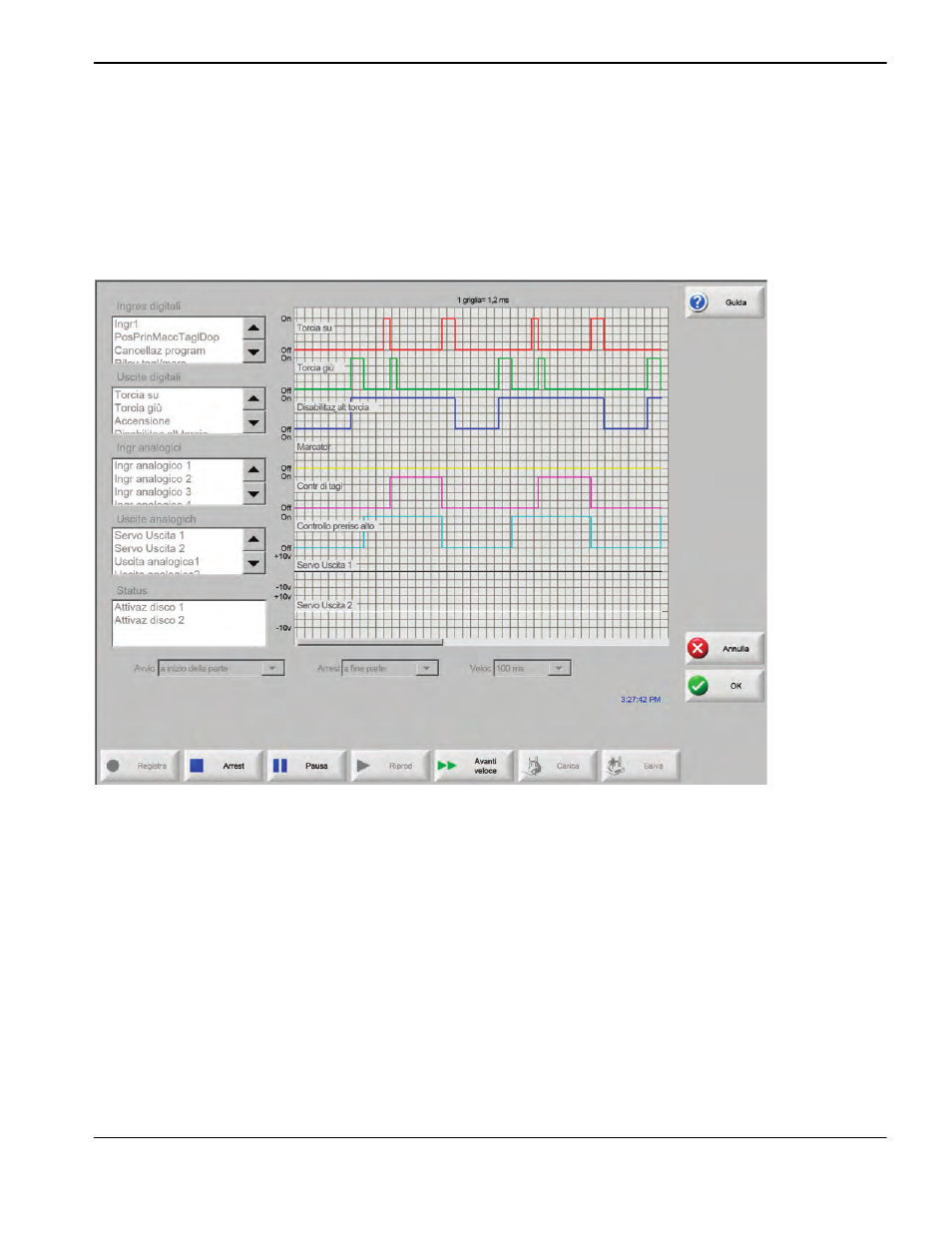

1. Fare doppio clic su una voce nelle caselle di scorrimento a sinistra dello schermo per aggiungerla alla griglia
dell’oscilloscopio. È possibile aggiungere fino a otto voci.
2. Per rimuovere una voce dalla griglia, fare doppio clic su di essa nella casella di scorrimento appropriata.
3. Nell’elenco a discesa Inizio selezionare il momento in cui si desidera che l’oscilloscopio inizi la registrazione.
4. Nell’elenco a discesa Fine selezionare il momento in cui si desidera che l’oscilloscopio termini la registrazione.
5. Nell’elenco a discesa Velocità selezionare gli intervalli ai quali si desidera che l’oscilloscopio registri i dati selezionati.
