6 – Configurazione della torcia per macchina
4. Se si smonta la torcia per macchina a lunghezza completa, svitare il manicotto di posizionamento dall’accoppiatore.
Se si smonta la mini torcia per macchina, svitare l’adattatore dall’accoppiatore.
5. Svitare l’accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori
dalla parte anteriore del corpo torcia.

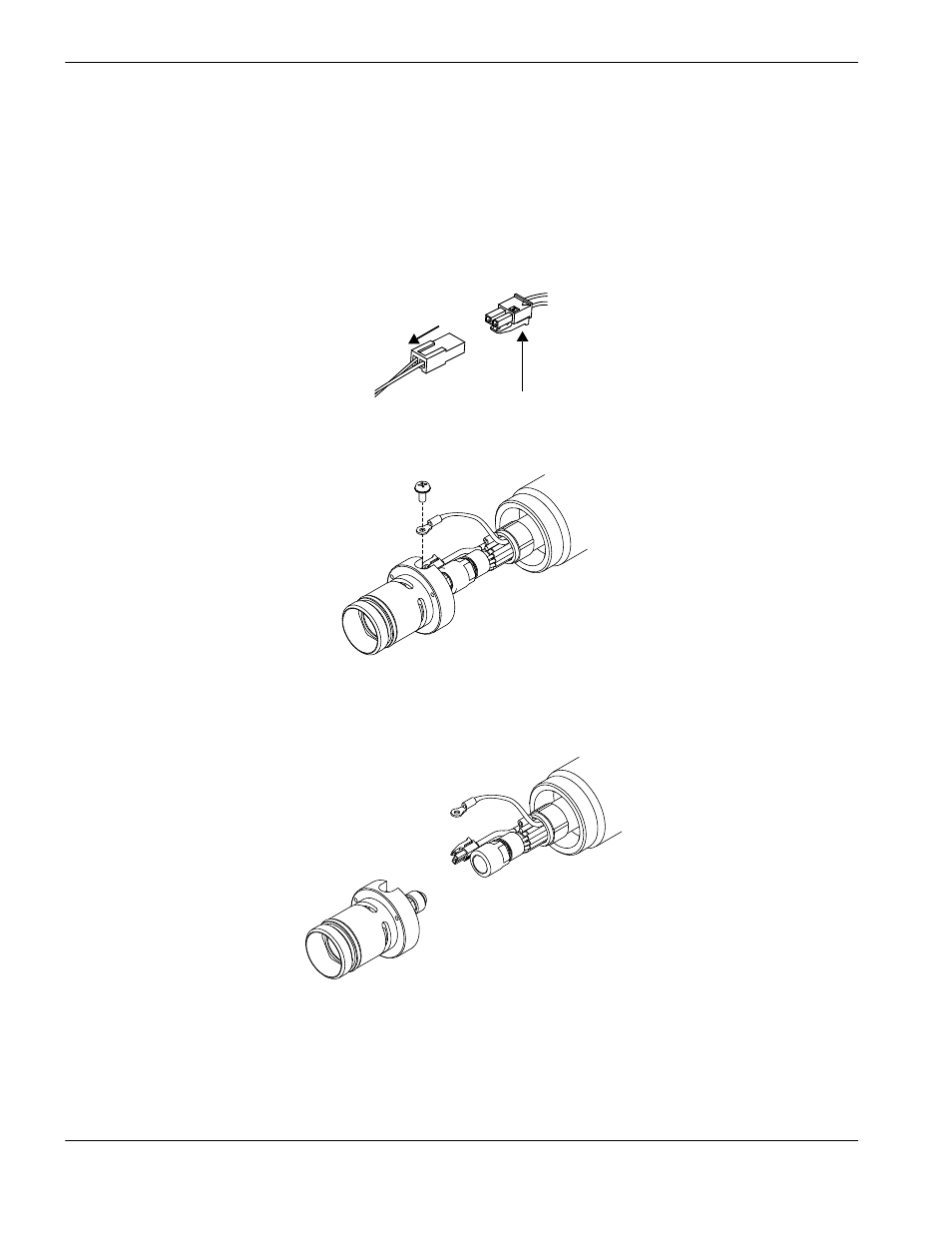

7. Scollegare il connettore a filo per l’interruttore del sensore del cappuccio.
8. Rimuovere la vite che fissa il filo pilota della torcia al corpo torcia.
9. Utilizzare chiavi da 5/16 poll. e da 1/2 poll., o chiavi regolabili, per allentare il dado che assicura la linea
di alimentazione del gas al cavo della torcia. Riporre il corpo torcia da un lato.
10. Far scorrere l’accoppiatore fuori dalla parte anteriore del cavo della torcia.
11. Se si smonta la torcia per macchina a lunghezza completa, far scorrere il manicotto di posizionamento dalla parte
anteriore del cavo della torcia. Se si smonta la mini torcia per macchina, far scorrere l’adattatore dalla parte anteriore
del cavo della torcia.
