Powermax125 Manuale dell’operatore 808084
119
8 – Manutenzione e riparazione
Sostituire l’elemento filtrante del gas
1. Spegnere il sistema, scollegare il cavo di alimentazione e accertarsi che l’alimentazione del gas sia scollegata.
2. Posizionare il retro del generatore in modo che il bicchierino del filtro del gas rimovibile sia facilmente accessibile.
3. Afferrare il bicchierino del filtro con la mano destra.
4. Spingere verso il basso il chiavistello e ruotare il bicchierino del filtro di circa 45 gradi a destra.
5. Tirare il bicchierino del filtro verso il basso per rimuoverlo. Si possono vedere l’elemento filtrante bianco e il dado
di tenuta.
6. Svitare il dado di tenuta di plastica che protegge l’elemento filtrante.
7. Sostituire l’elemento sporco con un elemento nuovo. Reinstallare il dado di tenuta di plastica serrando solamente
a mano.
8. Pulire il bicchierino del filtro, rimuovendo qualsiasi olio o altri residui.
9. Controllare l’o-ring nella parte superiore del bicchierino del filtro. Se necessario, sostituire l’o-ring con quella fornita
nel kit. Applicare un sottile strato di lubrificante siliconico sull’o-ring prima dell’installazione.
10. Inserire il bicchierino del filtro con il chiavistello posizionato a 45 gradi circa alla destra del centro. Questo è lo stesso
orientamento in cui il bicchierino del filtro è stato tirato verso il basso e rimosso.
11. Allineare verticalmente il bicchierino del filtro (con protezione di metallo), spingere con fermezza il bicchierino del
filtro in alto fino alla parte superiore della presa e collegare il bicchierino. È utile sollevare il bicchierino con il dito
indice della mano sinistra sotto il dado nella parte inferiore del bicchierino.

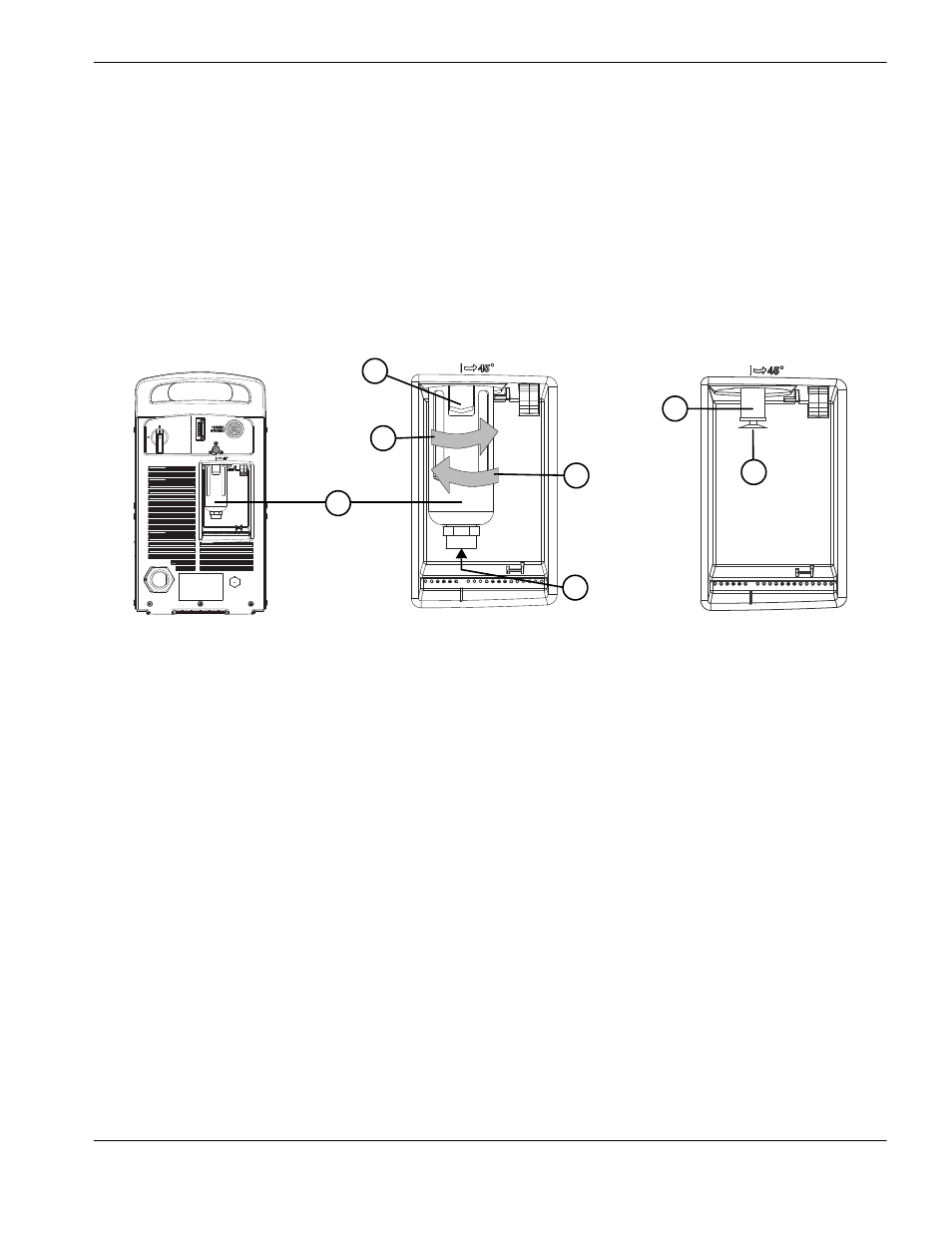

1
2
3
4
5 7
6
1 Chiavistello
2 Ruotare per rimuovere
3 Bicchierino del filtro
4 Utile sollevare qui quando si sostituisce il
bicchierino del filtro
5 Ruotare per installare
6 Elemento filtro del gas
7 Dado di tenuta di plastica
