Powermax125 Manuale dell’operatore 808084
6 – Configurazione della torcia per macchina
Componenti torcia per macchina

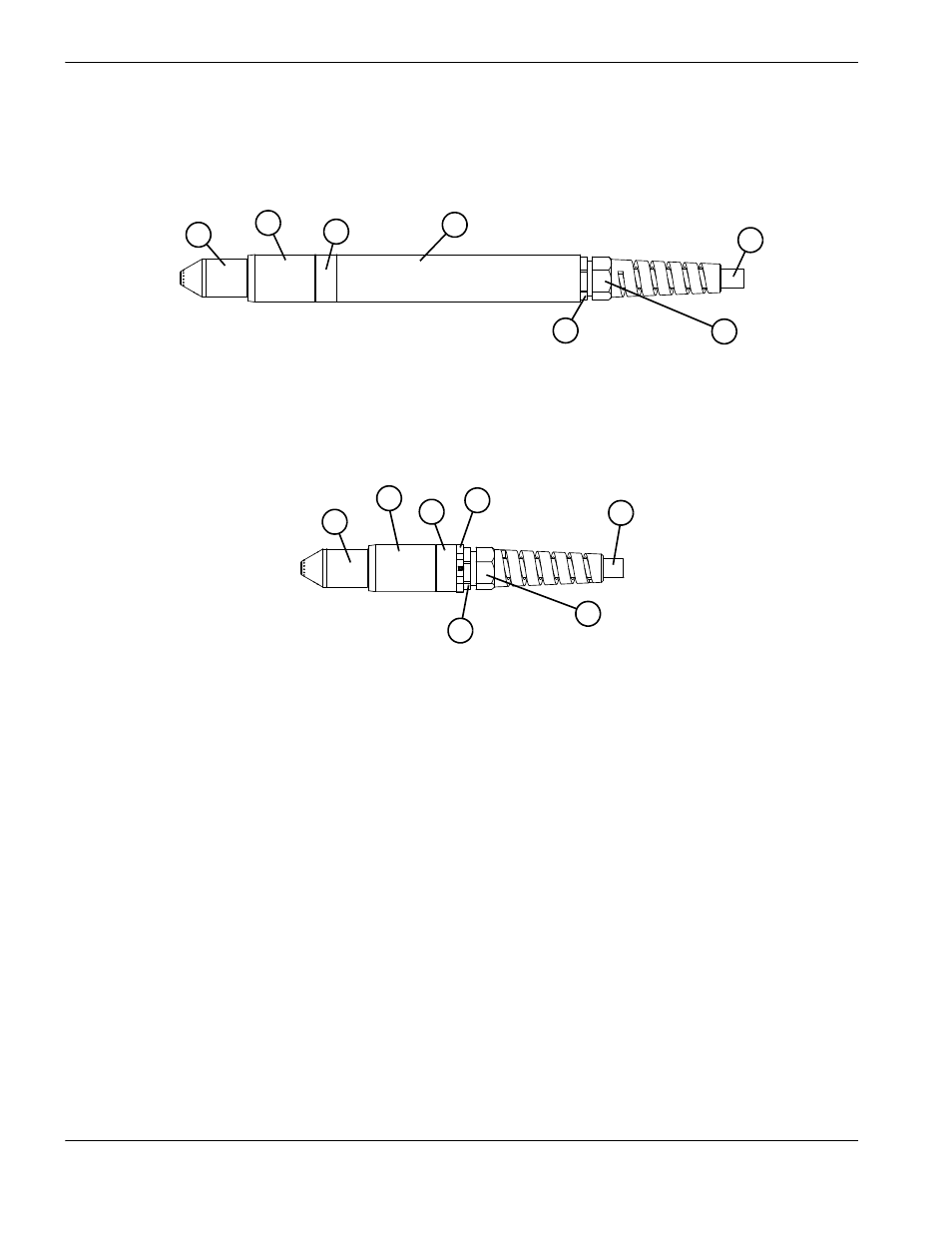

Torcia per macchina a 180° Duramax Hyamp
Vedere le figure seguenti.
Mini torcia per macchina a 180° Duramax Hyamp
Prima di usare uno stile di torcia per macchina, bisogna:
 Montare la torcia sul banco da taglio o altra apparecchiatura.
 Scegliere e installare i consumabili.
 Allineare la torcia perpendicolare alla lamiera.
 Collegare il cavo della torcia al generatore.
 Configurare il generatore per l’avvio a distanza tramite l’interruttore di accensione a distanza o un cavo
di interfaccia macchina.
1
2 3
4
6 8
7
1
4
5 8
3
7
2
1 Consumabili
2 Pressacavo
3 Dado del pressacavo
4 Cavo torcia
5 Adattatore (non usato nella torcia per macchina a
lunghezza completa)
6 Manicotto di posizionamento (non usato nella torcia
per macchina a lunghezza completa)
7 Accoppiatore
8 Manicotto di supporto
