102
Powermax125 Manuale dell’operatore 808084
7 – Taglio meccanizzato

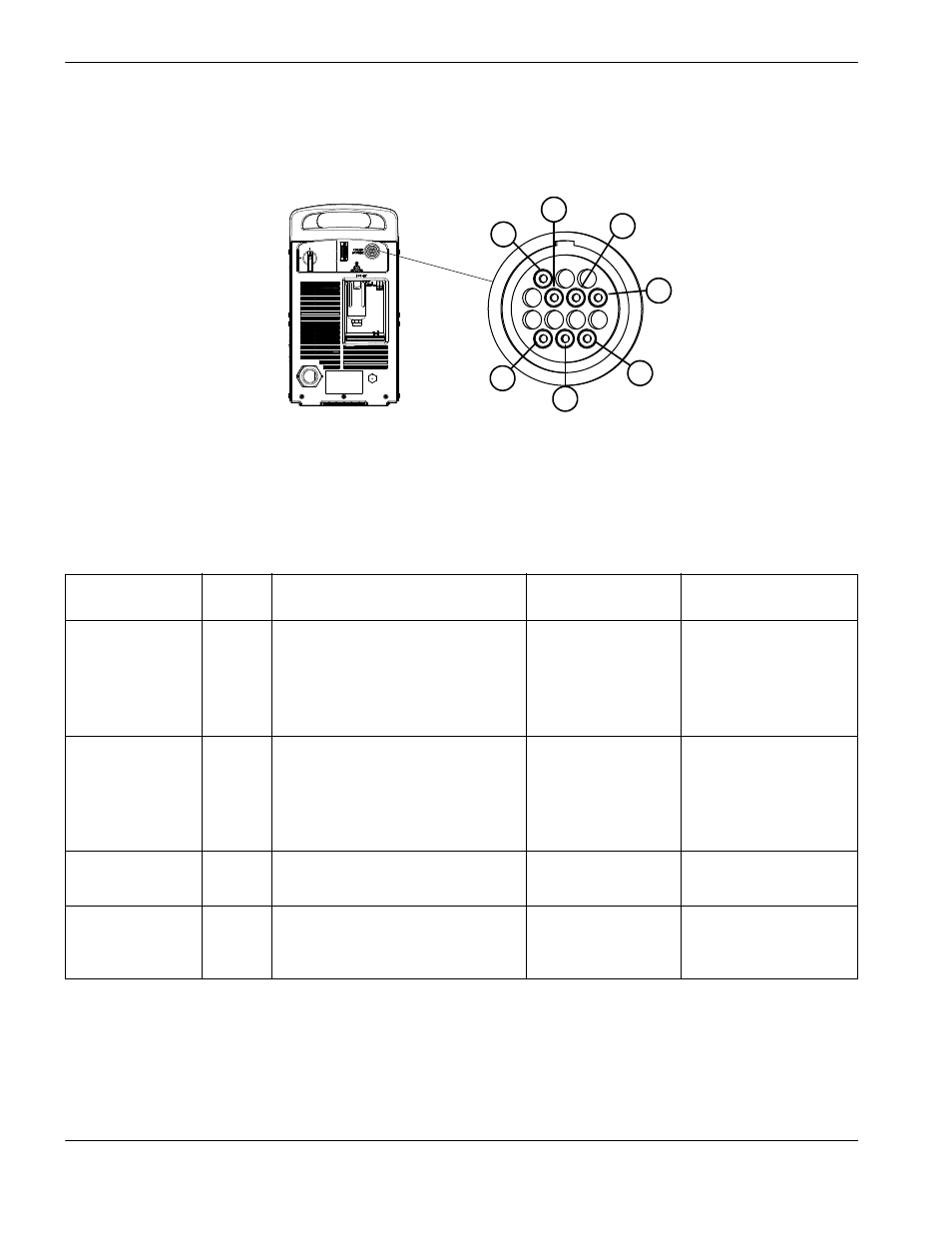

Piedino interfaccia macchina
Figura 2 – Prese connettori
Consultare Tabella 11 per collegare il generatore a un controllo di altezza torcia o a un controller CNC con un cavo
di interfaccia macchina.
Tabella 11 – Segnali cavo di interfaccia macchina
Segnale Tipo Note Prese connettori Fili per cavi esterni
Start
(avvio plasma) Ingresso Normalmente aperto.
Tensione a circuito aperto 18 VCC
sui morsetti di START. Per
l’attivazione è necessaria una
chiusura di contatto isolato.
3, 4 Verde, nero
Trasferimento
(avvio movimento
macchina) Uscita Normalmente aperto. Chiusura
di contatto isolato durante il
trasferimento dell’arco.
120 VCA/1 A massimo sul relè
dell’interfaccia macchina
12, 14 Rosso, nero
Messa a terra Messa
a terra 13
Partitore
di tensione Uscita Segnale dell’arco partizionato
di 20:1, 21,1:1, 30:1, 40:1, 50:1
(fornisce un massimo di 16 V). 5 (-), 6 (+) Nero (-), bianco (+)
3
4
5
6
12
13
14
