4
4-6
powermax1250
Manuale di manutenzione
LISTA DEI COMPONENTI – GENERATORE

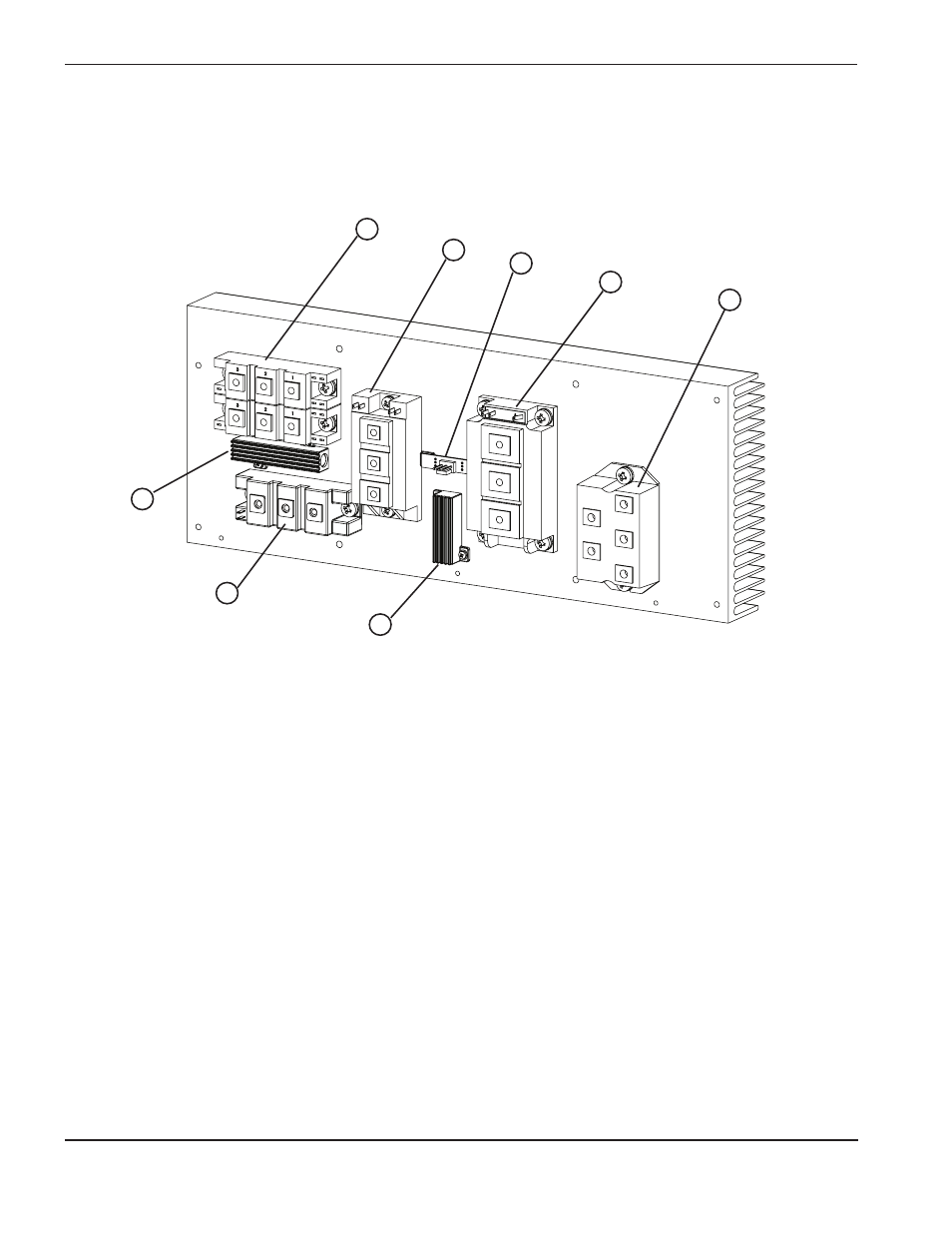

Gruppo dissipatore di calore
Componente Codice Descrizione Riferimento Quantità
127128 Thermal grease, T-grease 2500 TM , 10cc 1
1 128677 Kit: Output diode bridge D25 1
2 128676 Kit: Inverter IGBT Q6 1
3 128684 Kit: Temperature Sensor PCB4 1
4 228071 Kit: PFC IGBT Q7 1
128675 Kit: PFC IGBT
For serial numbers below 1250-014785 or 1250014795 (CE)
5 128678 Kit: Input diode bridge D24 1
6 128670 Kit: Snubber resister (7.5 Ω) 1
7 128674 Kit: pilot arc IGBT Q8 1
8 128669 Snubber resister (20 Ω) 1
Fare riferimento alla Sezione 3, Sostituzione del dissipatore, per conoscere i valori di coppia da applicare.
1
2
3
4
6
8
5
7
