4
MANUTENZIONE
3-20
powermax1250
Manuale di manutenzione

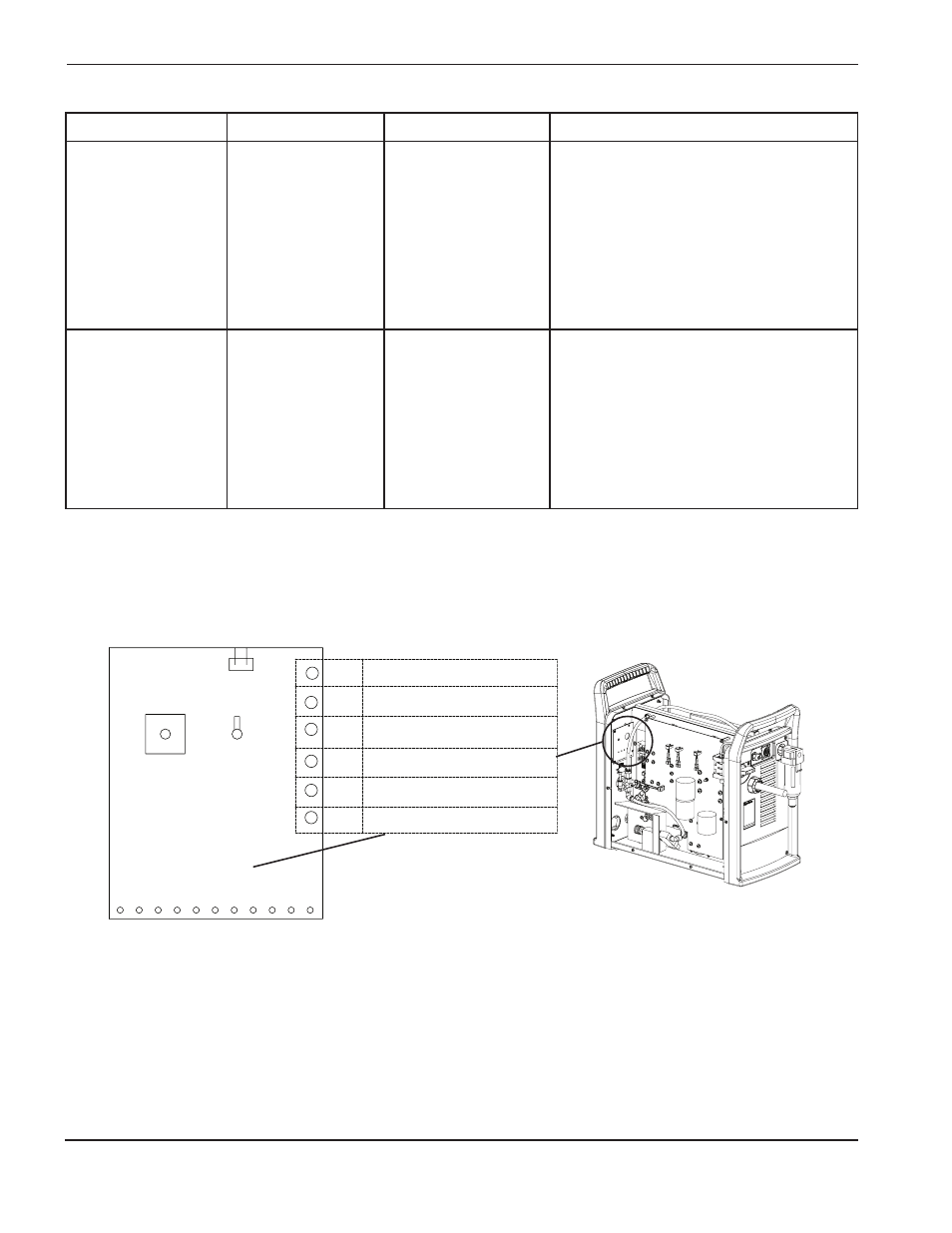

LED della scheda di comando
Se si accende un LED rosso di guasto, non si accende alcun LED giallo e i LED verdi di CA e pressione del gas
restano accesi, controllare i LED sul retro della scheda di potenza (PCB3).
70 50 45 60 55 65 75 80 85
LED DIAGNOSTICI
START
XFR
SDF
IF
TSO
SP
SEGNALE DI ACCENSIONE VALIDO
TRASFERIMENTO
ERRORE DI AUTODIAGNOSTICA
BLOCCO INVERTER
(LAMPEGGIANTE AD INTERVALLI DI 1 SECONDO)
(VISIBILE PER 10 SECONDI DOPO L’EVENTO)
BLOCCO TORCIA APERTO
(VISIBILE PER 10 SECONDI DOPO L’EVENTO)
VUOTO
P1
UP
MID
DOWN
CPA
NORMAL
GOUGE CURRENT
GAS
STATUS
El problema Esto puede significar La causa La solución
LED di guasto
all’accensione.
Segnale di start acceso
sulla scheda di
comando.
Il CNC invia un segnale
di start del plasma nelle
applicazioni su macchina
oppure il pulsante torcia
è difettoso o è premuto.
Per una torcia manuale, controllare il cablaggio
del pulsante torcia (vedi torcia manuale T80).
Per una torcia per taglio su macchina, rimuovere
il cavo di interfaccia dal retro del generatore e
controllare il LED di start (vedi LED della scheda
di comando). Se il LED di start si spegne, c’è un
corto circuito nel cavo di interfaccia oppure il
CNC sta inviando un segnale di start plasma.
Il LED rosso sulla
scheda di potenza
(PCB2) resta acceso
quando la tensione di
alimentazione è
compresa tra 200 e
540 VCA.
Circuito PFC sulla
scheda di potenza
(PCB2) difettoso,
l’inverter va in
sovracorrente, oppure
un componente
principale sulla scheda
di potenza (PCB2) è
danneggiato.
IGBT dell’inverter (Q6),
IGBT del PFC (Q7)
difettosi o in corto, oppure
scheda di potenza
(PCB2) difettosa.
Eseguire il Test 5 e sostituire tutti i componenti
che risultano difettosi.
