4
MANUTENZIONE
powermax1250
Manuale di manutenzione 3-21

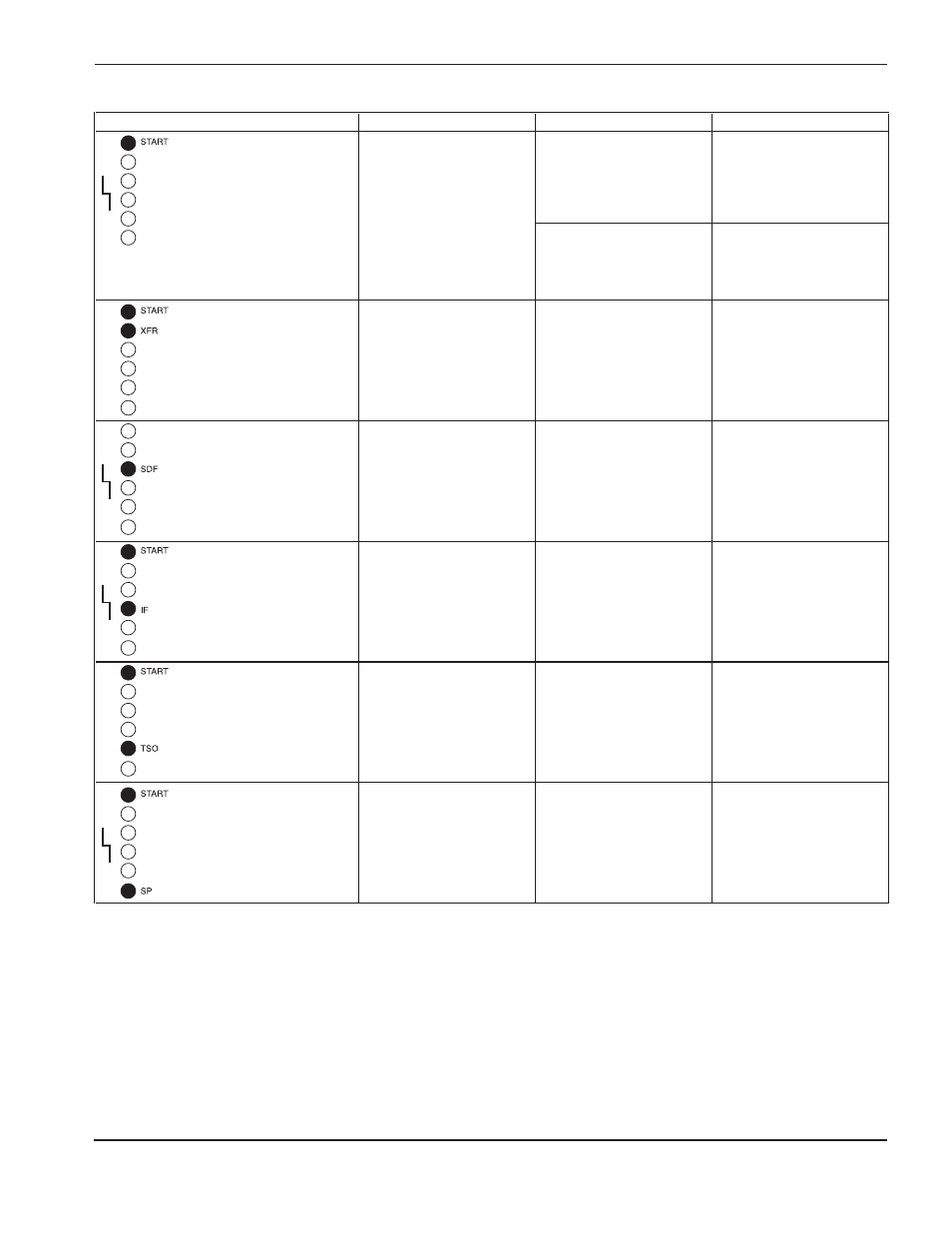

Ciò significa Possibile causa Soluzione del problema
Segnale di avvio continuo Fili di start cortocircuitati o
interruttore del pulsante
torcia bloccato. Controllare che i fili di avvio
(fili blu e arancione nella
torcia) non siano
cortocircuitati.
Ricezione del segnale di
avvio dal CNC. Controllare il cavo del CNC
per verificare il segnale di
avvio (pin 3 e 4 interfaccia
macchina).
I LED di start e di
trasferimento sulla scheda
di comando (PCB3) sono
accesi. Trasferimento d’arco Funzionamento normale. Non applicabile.
Il LED SDF sulla scheda di
comando (PCB3) e il LED
di guasto sono accesi. Errore di autodiagnostica Errore microprocessore. Sostituire la scheda di
comando PCB3. Se il LED
di errore autodiagnostica
resta acceso, sostituire la
scheda di comando PCB2.
Il LED di start e di IF sulla
scheda di comando (PCB3)
ed il LED di guasto sono
accesi. Blocco dell’inverter Scheda di potenza difettosa
(PCB2), IGBT PFC
difettoso (Q7) o IGBT
inverter (Q6) difettoso.
Una o tutte queste parti
possono essere difettose. Eseguire i Test 14 e 5.
I LED di start e di TSO
(torcia bloccata in
posizione aperta) (PCB3)
sono accesi. Torcia bloccata in
posizione aperta Lo stantuffo torcia è
bloccato, i consumabili
sono usurati, o l’IGBT
dell’arco pilota è difettoso. Eseguire il Test 7.
I LED di start e di SP sulla
scheda di comando (PCB3)
e il LED di guasto sono
accesi. Guasto della scheda di
comando Scheda di comando (PCB3)
difettosi . Sostituire la scheda di
comando.
Problem
Il LED di start sulla scheda
di comando (PCB3) e il
LED di guasto sono accesi.
