Hypertherm Powermax1250 Rev.4 - Manuale (Pagina 59)

4
MANUTENZIONE
powermax1250
Manuale di manutenzione 3-37

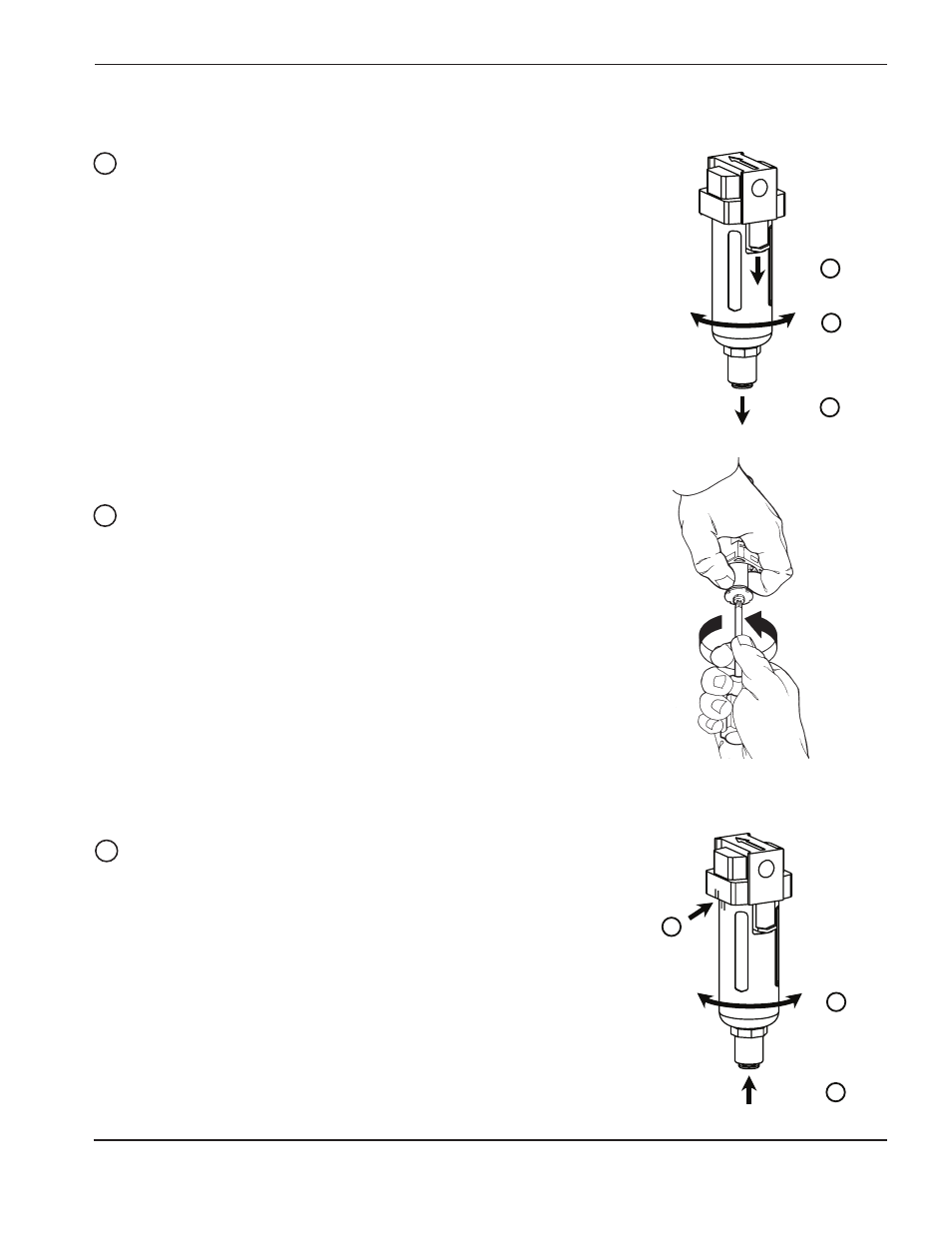

Sostituzione dell’elemento filtrante
A
B
C
Scollegare l’alimentazione elettrica e quella del gas.
Rimuovere il bicchiere del filtro.
A. Tirare verso il basso e mantenere la linguetta nera di sgancio. (Se
non si vede la linguetta, controllare sul retro del bicchiere del filtro).
B. Ruotare la scatola del filtro verso destra o verso sinistra finché non si
sgancia.
C. Tirare il filtro verso il basso per rimuoverlo. La scatola ha una o-ring
nella parte superiore. Non gettare la o-ring.
Se la o-ring mostra segni di usura o comunque deve essere
sostituita, verificare di avere a disposizione una o-ring adatta per il
filtro. (Ciascun filtro ha un’etichetta su un lato del corpo filtro).
• Per i filtri AF30, usare il codice parte 011105.
• Per i filtri NAF3000, usare il codice parte 011094.
A
B
C
Rimontare il bicchiere del filtro.
A. Tenere premuta verso il basso la linguetta nera e far
scorrere il bicchiere del filtro sull’elemento filtrante.
B. Allineare i segni di riferimento sul filtro e sulla sua sede.
C. Ruotare il filtro fino a che non si blocca.
3
Usare un cacciavite per rimuovere il vecchio elemento
filtrante dalla scatola filtro. Installare quindi un nuovo
elemento filtrante.
Nota: Impedire all’elemento filtrante di ruotare mentre
vengono svitate le viti.
1
2
