MANUTENZIONE
powermax1250
Manuale di manutenzione 3-41

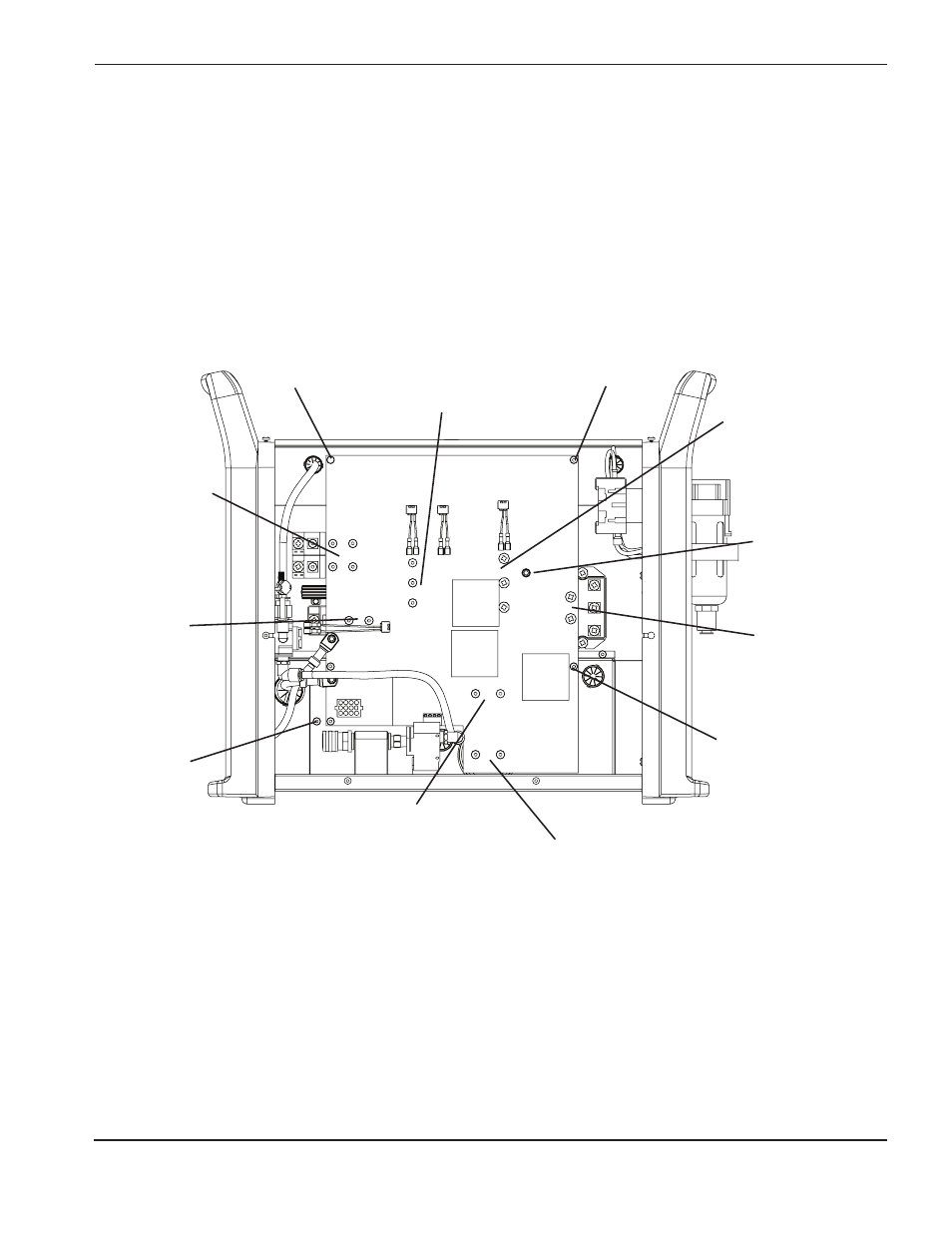

Vite di
fissaggio Vite di
fissaggio
Vite di
fissaggio
Vite di
fissaggio
Viti IGBT PFC (3),
cavo nero collegato
con la vite inferiore
(J17)
Viti del ponte di
diodi in ingresso
(2), filo nero
collegato con la
vite inferiore
Viti del ponte di
diodi in uscita (4),
cavo nero
collegato con la
vite inferiore
sinistra e filo nero
collegato con la
vite superiore
sinistra.
Viti IGBT inverter (3),
cavo giallo collegato
con la vite inferiore
Viti dell’IGBT
dell’arco pilota (2)
Viti del condensatore
(C94) (2)
Viti del condensatore (C98) (2),
cavo giallo e filo nero collegato
con la vite di sinistra
Cavo del sensore
di corrente (J9)
7. Rimuovere le viti che fissano la scheda di potenza ai condensatori, al ponte di diodi in ingresso ed agli IGBT.
Rimuovere tutti i cavi collegati in questi punti. Rimuovere quindi le viti di fissaggio dalla scheda di potenza.
8. Estrarre, sollevandola, la scheda di potenza dal generatore e conservarla in un contenitore antistatico fino a che
non si è pronti per reinstallarla.
6. Scollegare i connettori (elencati nel seguito) ed i cavi collegati alla scheda:
• J1, J2 e J3
• J5
• Il cavo piatto su J14
• Il cavo del sensore di corrente su J9
• J11 e J13
• J20 e J21
