MANUTENZIONE
3-42
powermax1250
Manuale di manutenzione
Installazione
1. Inserire la scheda di potenza sulla base del generatore. Riavvitare le viti che fissano la scheda di potenza.
2. Collegare tutti i comandi gate, i cavi, le viti di IGBT e condensatore, i fili e le viti dei diodi di ingresso ed uscita.
Nota : La coppia di serraggio richiesta per ognuna di queste viti è di 20 24 kg cm (in-lb).
3. Ricollegare il cavo di massa ed il conduttore di terra del cavo di alimentazione.

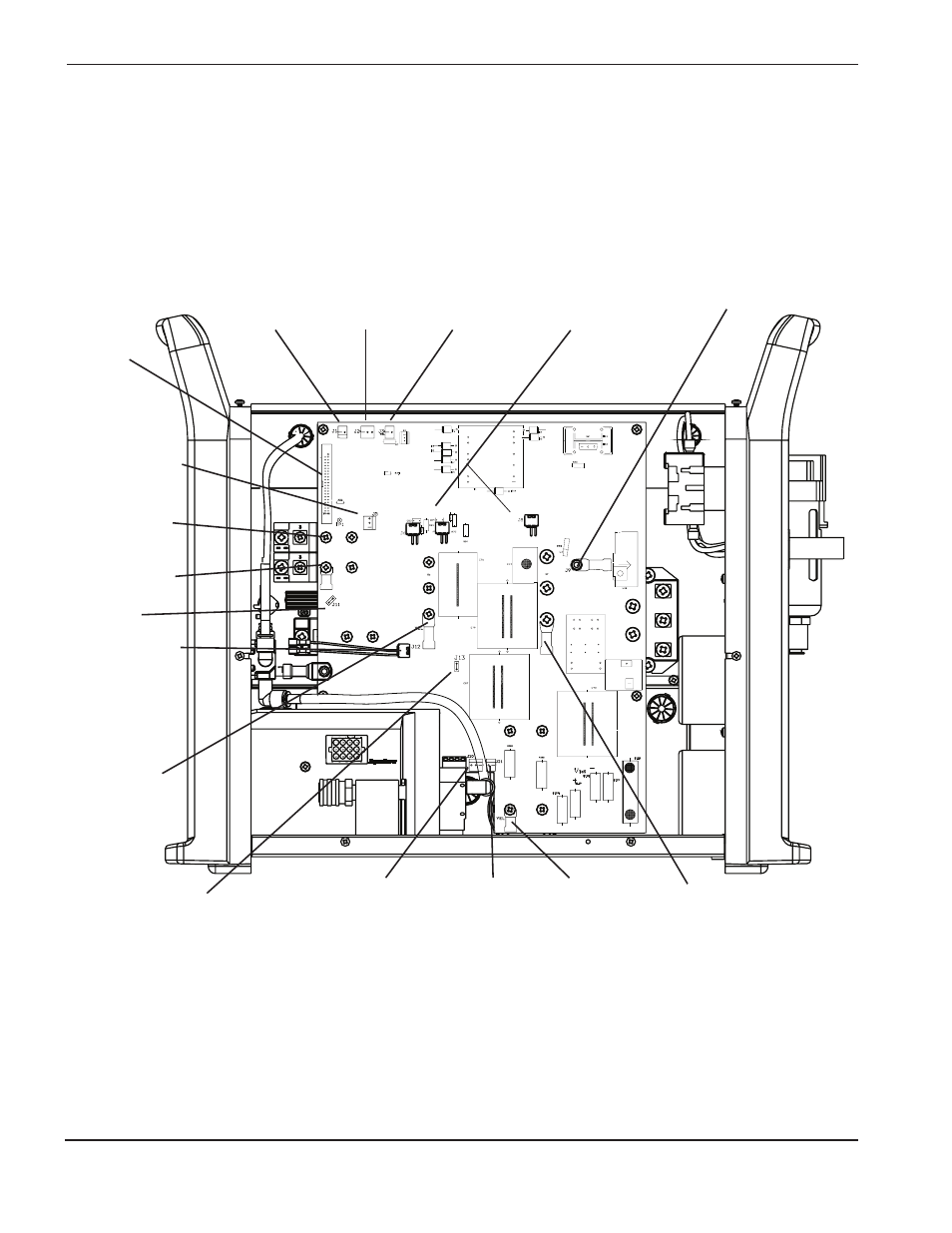

J1, 2 pin,
rosso/nero J2, 3 pin,
giallo/nero J3, 2 pin,
giallo/nero
J5 3 pin,
rosso/giallo/nero
Cavo
piatto
Filo nero
Cavo nero
Comando gate
arco pilota (J12)
J20, 3 pin,
rosso/nero J21, 2 pin,
rosso/nero Cavo giallo e
filo nero
Cavo giallo
Cavo nero
Cavo del sensore
di corrente su J9
Comandi gate IGBT
(J6, J7 e J8)
J13, filo nero
attraverso il foro
sulla scheda
J11
4. Rimontare il carter di protezione del sistema di sgancio rapido ETR e ricollegare il cavo torcia.
5. Rimontare il pannello isolante ed il coperchio sul generatore.
6. Ricollegare l’alimentazione del gas e l’alimentazione elettrica.
