MANUTENZIONE E RICAMBI
1
powermax30
Manuale dell’operatore 5-15
L
Filo nero
N
Filo bianco
Sostituzione del cavo di alimentazione (CSA)
1. Spegnere il generatore, scollegare il cavo di alimentazione, e scollegare il tubo del gas.
2. Rimuovere il coperchio dal generatore e quindi togliere la protezione isolante di Nomex da
davanti alla scheda di potenza.
3. Rimuovere la mascherina posteriore.

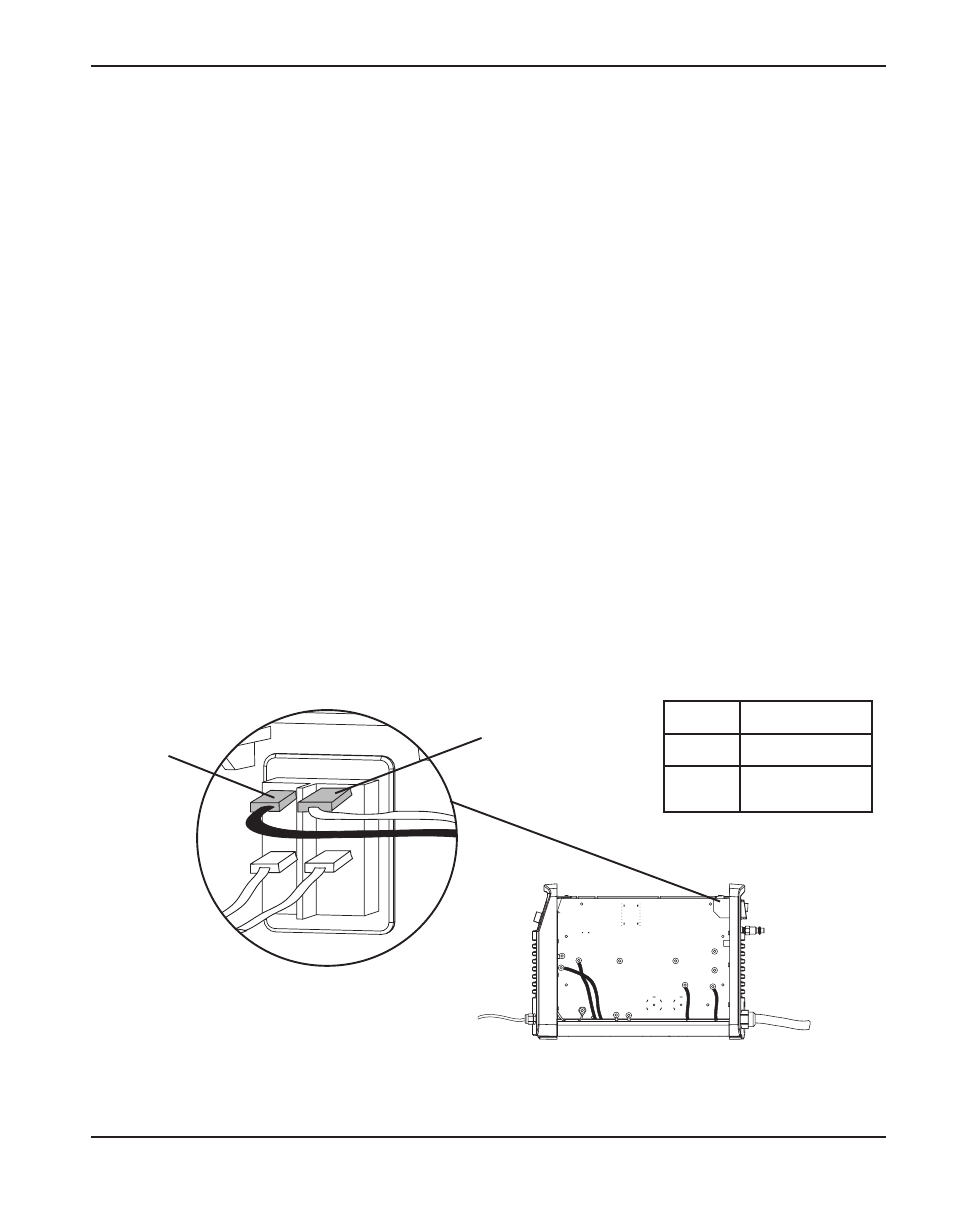

4. Il cavo di alimentazione ha un filo nero e un filo bianco che si collegano all’interruttore di
alimentazione ed un filo verde di terra che si collega al dissipatore di calore.
Tirare via delicatamente il connettore del filo bianco dall’interruttore di alimentazione per
scollegarlo. Se necessario, si possono usare delle pinze ad ago oppure un cacciavite a
taglio per facilitarne la rimozione.
5. Rimuovere il filo nero nello stesso modo.
Monofase
L Nero
N Bianco
Messa
a terra
Verde
