MANUTENZIONE E RICAMBI
1
powermax30
Manuale dell’operatore 5-13
12. Ripristinare la protezione di Nomex e rimontare il coperchio sul generatore, facendolo
scorrere. Posizionare la maniglia sopra i fori nella parte superiore del coperchio, quindi fissare
il coperchio utilizzando le due viti.
13. Ricollegare l’alimentazione elettrica e quella del gas.
Sostituzione del cavo di massa
1. Spegnere il generatore, scollegare il cavo di alimentazione e il tubo del gas.
2. Rimuovere il coperchio dal generatore e quindi togliere la protezione isolante di Nomex da
davanti alla scheda di potenza.
3. Rimuovere la vite e la rondella dal terminale J22 (denominato anche “work lead” [cavo di
massa]) della scheda di potenza che collega il cavo di massa alla scheda stessa. Conservare
la vite e la rondella.
4. Rimuovere la mascherina anteriore oppure allontanarla delicatamente dal generatore.
Dall’interno della mascherina, svitare il dado che fissa il serracavo alla mascherina stessa.

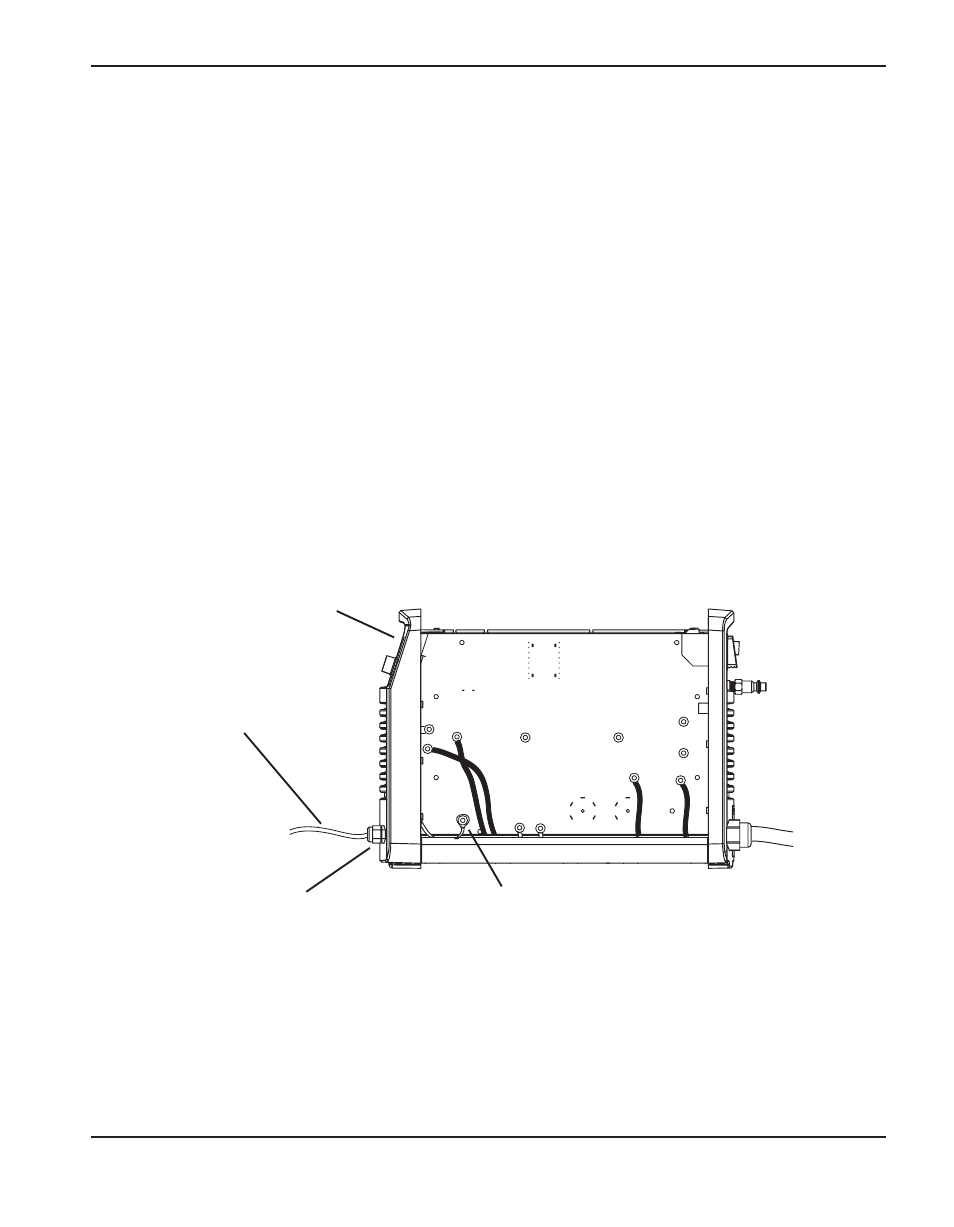

Cavo di massa
Collegamento del cavo di massa
alla scheda di potenza (J22)
Mascherina anteriore
Serracavo
