FUNZIONAMENTO
4-2
powermax30
Manuale dell’operatore

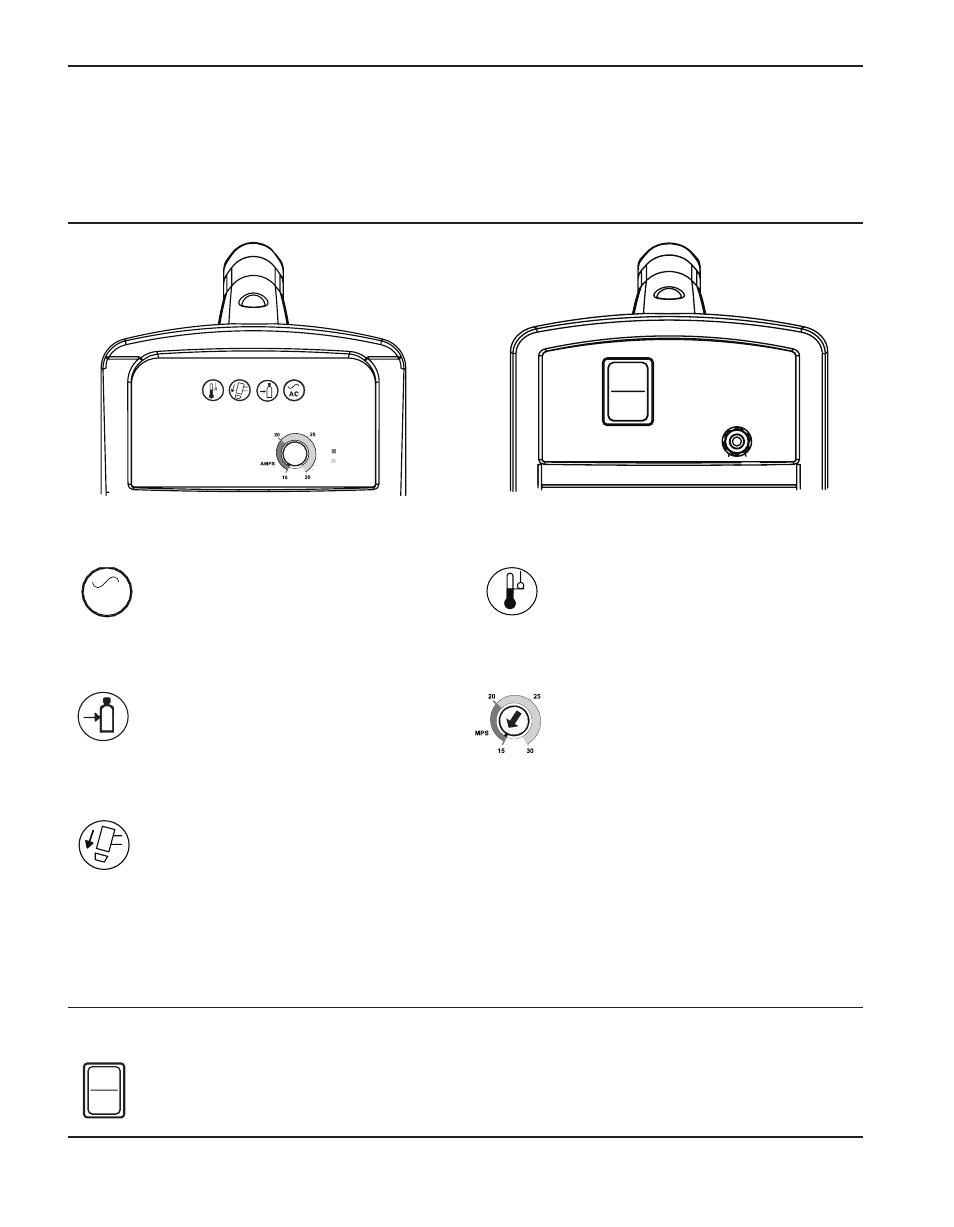

Comandi e indicatori luminosi
Il Powermax30 è provvisto di un interruttore di accensione/spegnimento (ON/OFF), una manopola di
regolazione della corrente e quattro spie di indicazione, descritti nel seguito.
I
O
120V 15A
120V 20A
240V 20A
I
O
Comandi sul pannello posteriore
Interruttore di alimentazione ON (I)/OFF (O)
Attiva il generatore ed i suoi circuiti di controllo.
LED Pressione gas (giallo)
Quando è acceso, questo LED indica
che la pressione del gas è minore di
2,8 bar. Occorre correggere questa
condizione prima di proseguire.
LED Cappuccio torcia (giallo)
Quando è acceso, questo LED indica che
i consumabili sono allentati, non sono installati
correttamente o non sono presenti.
LED Alimentazione (verde)
Quando è acceso, questo LED indica
che l’interruttore di alimentazione è
nella posizione I (ON) e che i blocchi di
sicurezza sono stati superati.
AC AC
Comandi e LED sul pannello anteriore
LED Temperatura (giallo)
Quando è acceso, questo LED
indica che la temperatura del
generatore è al di fuori dei limiti
di funzionamento consentiti.
Manopola di regolazione
della corrente
Questa manopola serve per regolare
la corrente di uscita tra 15 e 30 A.
Vista anteriore Vista posteriore
Alcune delle condizioni di guasto causano il lampeggiamento di uno o più LED. Per maggiori
informazioni sulle condizioni di guasto e sui modi per poterle correggere, consultare il paragrafo
Individuazione dei guasti di base nella Sezione 5.
