MANUTENZIONE E RICAMBI
1
5-12
powermax30
Manuale dell’operatore

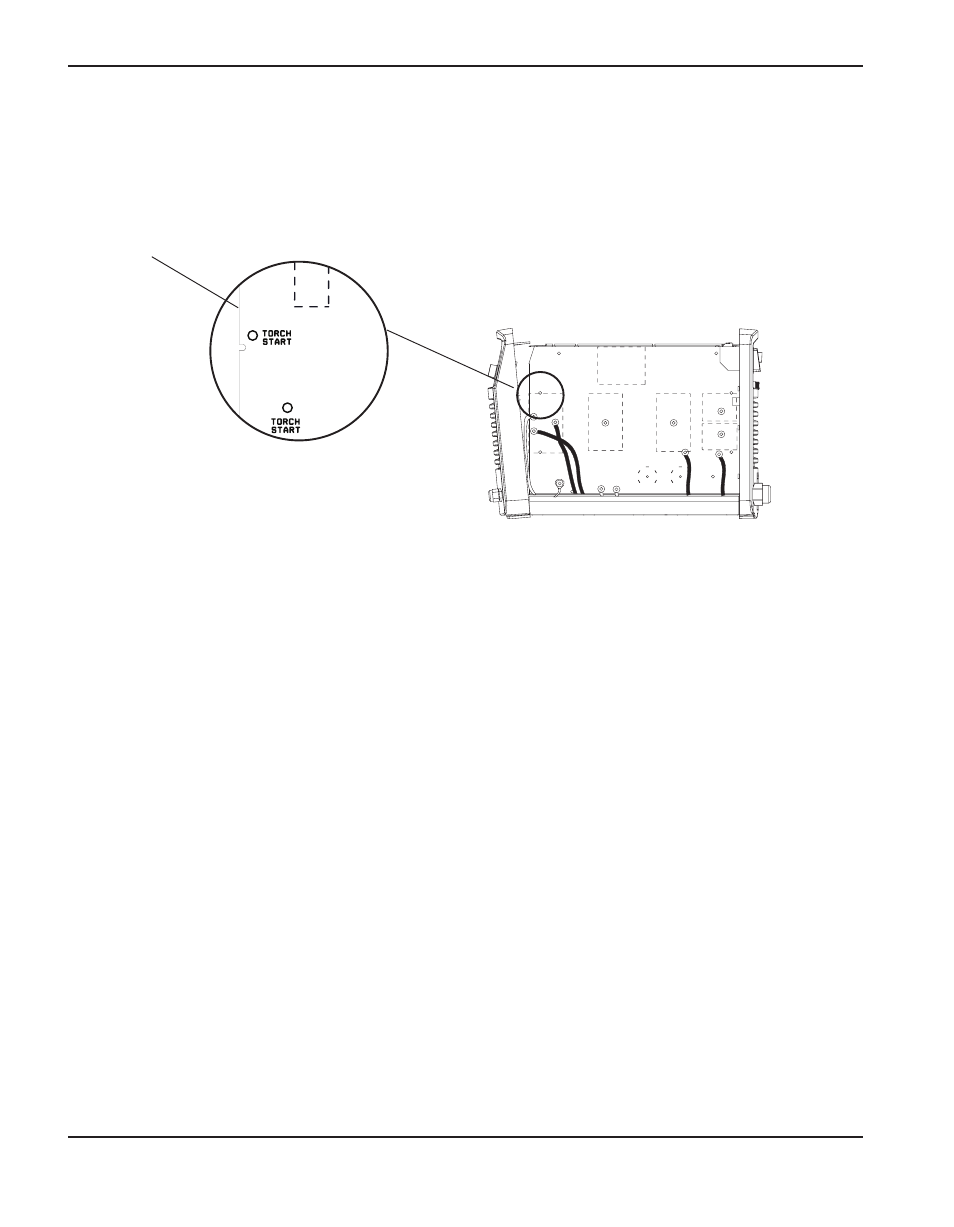

4. Inclinare delicatamente la mascherina anteriore allontanandola dal generatore. I fili
arancione, blu e viola provenienti dal cavo torcia sono collegati alla scheda di potenza con
3 connettori a pin su J12. Rimuovere il connettore dal generatore tirandolo verso il lato
anteriore del generatore
5. Il gruppo di fili bianchi ed il filo rosso proveniente dalla torcia sono fissati a dei prigionieri
sul pannello centrale del generatore. Usare un cacciavite per dadi da 5/16” per rimuovere
i dadi dai prigionieri ed estrarre i terminali ad anello dai prigionieri.
6. Svitare il pressacavo del cavo torcia dalla parte anteriore del generatore e quindi rimuovere
il cavo torcia.
7. Per ricollegare il cavo torcia, far passare i fili ed il tubo di alimentazione del gas attraverso
il foro nella parte anteriore del generatore.
8. Spingere il tubo flessibile di alimentazione del gas della torcia nella parte inferiore
dell’elettrovalvola. Il tubo entra per 16 mm circa.
9. Far scorrere il terminale ad anello per il gruppo fili bianchi sul prigioniero di sinistra
(contrassegnato come “wht” - bianco - sul pannello centrale). Far scorrere il terminale
ad anello per il filo rosso sul prigioniero di destra (contrassegnato come “red” - rosso – sul
pannello centrale). Stringere i dadi sui prigionieri.
10. Far passare il gruppo fili arancione/blu/viola al di sopra del pannello centrale, con i fili
posizionati all’interno della fessura presente sul pannello. Inclinare la mascherina
allontanandola dal generatore e premere il connettore nell’alloggiamento della scheda
di potenza.
11. Stringere il pressacavo del cavo torcia sul generatore avvitandolo in posizione e
riposizionare la mascherina.
J12
