MONTAGGIO
powermax30
Manuale dell’operatore 3-5
UI generatori CE vengono forniti senza spina sul cavo di alimentazione. Per far funzionare un
sistema con l’alimentazione a 230 V, procurarsi una spina adeguata e farla installare da un
elettricista autorizzato, nel modo indicato sotto.

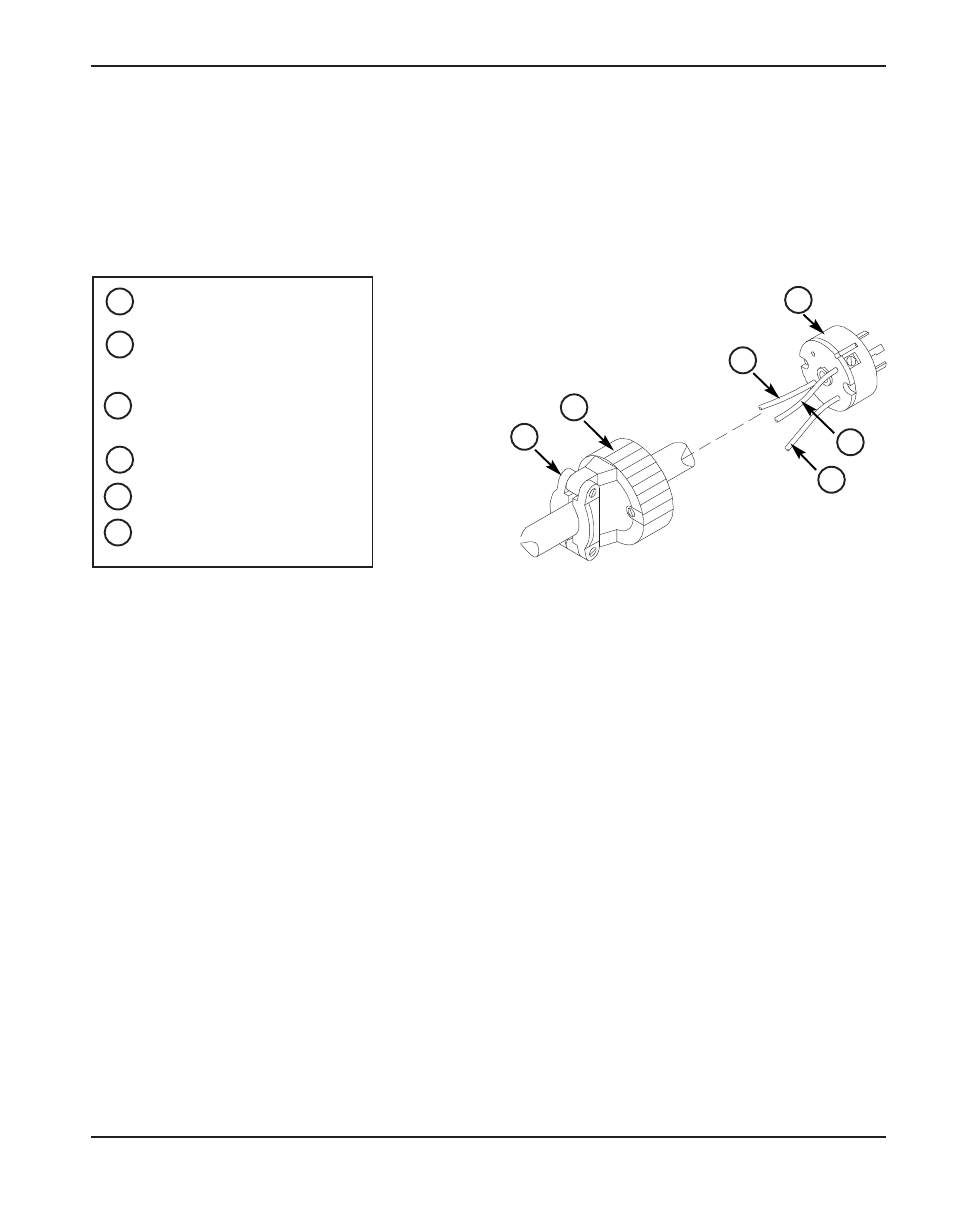

Cavo di alimentazione per generatori CE
Spina da 230 V
Al terminale di linea 1
(ottone)
Al terminale di linea 2
(ottone)
Al terminale di terra (verde)
Guscio esterno
Serracavo
1
2
3
4
5
6
1
2
3
4
5
6
1. Spelare il rivestimento isolante del cavo per separare i tre conduttori 3, 4 e 5.
2. Spelare ognuno dei tre conduttori per realizzare un buon contatto con i terminali della spina.
3. Realizzare i collegamenti, rimontare il guscio esterno ed il serracavo, quindi avvitare le viti del
serracavo. Le viti devono essere ben salde, ma non troppo strette.
